불순물로 성질을 조절하는 도핑의 원리

순수한 실리콘은 너무 얌전하다

맑은 물만으로는 국물 맛을 만들기 어렵다. 소금, 간장, 향신료가 아주 조금 들어가야 원하는 맛이 난다. 반도체도 비슷하다. 실리콘이라는 재료만 놓고 보면 구조는 아름답고 안정적이지만, 우리가 원하는 전기적 동작을 만들기에는 너무 얌전하다.

앞 장에서 보았듯 실리콘 원자는 네 개의 바깥쪽 전자를 가지고 이웃 원자와 단단히 손을 잡는다. 이 결합 덕분에 실리콘 결정은 규칙적이고 안정적이다. 그러나 안정적이라는 말은 반대로, 전자가 마음대로 돌아다니기 어렵다는 뜻이기도 하다. 순수한 실리콘 안에도 온도 때문에 일부 전자와 정공이 생기지만 그 수는 많지 않다. 전류를 원하는 만큼 흐르게 하거나, 특정 위치에서만 전류가 흐르도록 만들기에는 부족하다.

반도체 칩은 단순히 "전기가 조금 통하는 재료"가 아니다. 어느 부분은 전자가 잘 움직여야 하고, 어느 부분은 정공이 중심이 되어야 하며, 또 어느 부분은 전류가 쉽게 흐르지 않아야 한다. 트랜지스터라는 작은 스위치를 만들려면 같은 실리콘 웨이퍼 안에서도 구역마다 성질이 달라야 한다.

이때 필요한 기술이 도핑이다. 도핑은 반도체에 아주 적은 양의 불순물을 의도적으로 넣어 전기적 성질을 바꾸는 일이다. 여기서 불순물이라는 말 때문에 더럽힌다고 생각하면 곤란하다. 제조 현장의 먼지나 금속 오염은 통제되지 않은 나쁜 불순물이다. 반면 도핑에 쓰는 불순물은 종류, 양, 위치를 정해 넣는 재료다. 요리에서 실수로 들어간 먼지와 정확히 계량한 소금이 전혀 다른 것과 같다.

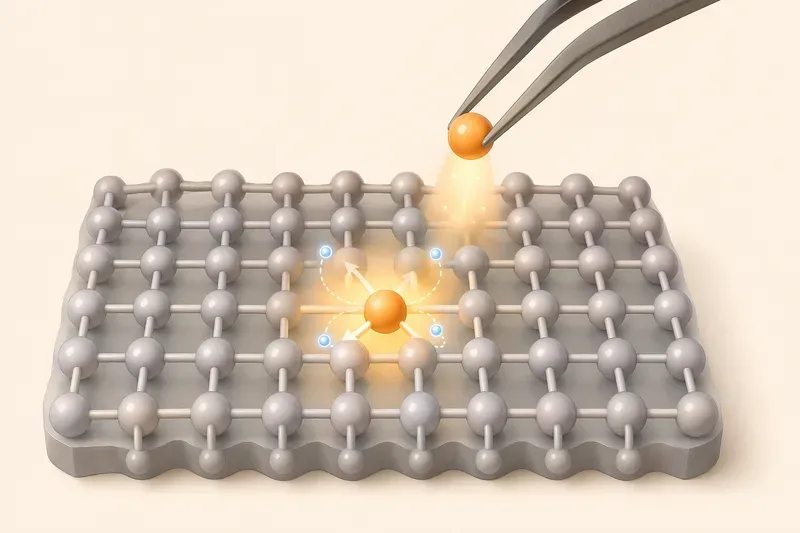

AI 생성 이미지

전자를 늘리는 N형 반도체

실리콘 원자는 네 개의 바깥쪽 전자를 결합에 쓴다. 그런데 여기에 인이나 비소처럼 바깥쪽 전자가 다섯 개인 원자를 조금 섞으면 어떤 일이 생길까?

이 원자는 실리콘 자리에 들어가 주변 실리콘 원자 네 개와 결합한다. 네 개의 전자는 결합에 쓰인다. 그러고도 전자 하나가 남는다. 이 남는 전자는 원자에 약하게 묶여 있어 비교적 쉽게 움직일 수 있다. 그 결과 실리콘 안에서 전류를 나르는 전자의 수가 늘어난다.

이렇게 전자가 주된 역할을 하는 반도체를 N형 반도체라고 한다. N은 음전하를 뜻하는 negative에서 온 말이다. 하지만 N형 반도체 전체가 음전하를 띤 덩어리라는 뜻은 아니다. 불순물 원자와 전자의 균형 때문에 전체적으로는 거의 중성이다. 중요한 점은 전류를 실제로 나르는 주인공이 전자라는 것이다.

전자를 쉽게 내놓는 불순물 원자를 도너라고 부른다. 말 그대로 전자를 "주는" 원자라는 뜻이다. 인, 비소 같은 원소가 대표적이다. 도너가 많아질수록 움직일 수 있는 전자가 많아지고, 보통은 전류가 더 잘 흐른다.

정공을 늘리는 P형 반도체

반대로 붕소처럼 바깥쪽 전자가 세 개인 원자를 실리콘에 넣으면 다른 일이 생긴다. 붕소 원자는 주변 실리콘 원자와 결합하려고 하지만, 전자가 하나 모자란다. 결합 자리 하나가 빈칸처럼 남는다. 이 빈칸이 바로 정공이다.

정공은 실제 입자가 아니라 전자가 빠져나간 자리다. 그러나 회로 안에서는 마치 양전하를 띤 입자가 움직이는 것처럼 행동한다. 옆 전자가 빈자리로 이동하면 빈자리는 그 반대쪽으로 옮겨 간 것처럼 보인다. 영화관 좌석을 떠올리면 쉽다. 빈자리가 하나 있을 때 사람이 옆자리로 옮겨 앉으면, 빈자리는 다른 방향으로 이동한 것처럼 보인다.

이처럼 정공이 전류를 나르는 주된 역할을 하는 반도체를 P형 반도체라고 한다. P는 양전하를 뜻하는 positive에서 온 말이다. P형 반도체 역시 전체가 양전하로 충전된 물질이라는 뜻은 아니다. 전체적으로는 거의 중성이지만, 전류를 설명할 때 정공의 움직임이 중심이 된다.

정공을 만들어 전자를 받아들이는 불순물 원자를 억셉터라고 한다. 전자를 "받아들이는" 원자라는 뜻이다. 붕소가 대표적인 억셉터다.

결국 도핑의 핵심은 단순하다. 바깥쪽 전자가 다섯 개인 원소를 넣으면 움직일 전자가 늘어나 N형이 된다. 바깥쪽 전자가 세 개인 원소를 넣으면 정공이 늘어나 P형이 된다. 실리콘이라는 같은 재료가 어떤 불순물을 만나느냐에 따라 전혀 다른 전기적 성격을 갖게 되는 것이다.

N형과 P형이 만나면 스위치의 재료가 된다

N형과 P형은 따로 있을 때도 중요하지만, 진짜 힘은 서로 만날 때 나타난다. N형에는 전자가 많고 P형에는 정공이 많다. 두 영역이 맞닿으면 경계 근처에서 전자와 정공이 서로 만나 사라진다. 이때 경계 주변에는 움직일 전자와 정공이 줄어든 얇은 영역이 생기고, 그 안에는 쉽게 지나갈 수 없는 전기적 장벽이 만들어진다.

이 경계를 PN 접합이라고 한다. PN 접합은 전류가 한쪽 방향으로는 비교적 잘 흐르고 반대 방향으로는 잘 흐르지 않는 성질을 만든다. 다이오드가 이 원리를 사용한다. 트랜지스터도 더 복잡한 구조를 가지지만, 기본적으로는 N형과 P형 영역을 정밀하게 배치해 전류 흐름을 조절한다.

여기서 중요한 감각은 "반도체는 구역을 나누어 만든다"는 것이다. 칩 안의 실리콘은 한 덩어리처럼 보이지만, 실제로는 전기적 성질이 다른 작은 지역들이 촘촘히 나뉘어 있다. 어떤 곳은 N형, 어떤 곳은 P형, 어떤 곳은 도핑이 약하고, 어떤 곳은 매우 강하다. 이 미세한 차이가 회로의 동작을 만든다.

도핑 농도는 전류의 세기를 바꾸는 손잡이다

도핑에서는 무엇을 넣느냐만큼 얼마나 넣느냐도 중요하다. 이를 도핑 농도라고 한다. 도핑 농도는 실리콘 안에 불순물 원자가 얼마나 들어 있는지를 뜻한다.

소금을 조금 넣으면 싱겁고, 너무 많이 넣으면 짜다. 반도체도 비슷하다. 도핑 농도가 낮으면 움직일 전자나 정공이 적어 전류가 충분히 흐르지 않을 수 있다. 반대로 도핑 농도가 너무 높으면 전류는 잘 흐를 수 있지만, 원치 않는 누설 전류가 늘거나 결정 구조가 손상될 수 있다. 트랜지스터가 꺼져 있어야 할 때도 전류가 새어 나가면 칩은 열을 내고 전력을 낭비한다.

트랜지스터에서는 도핑 농도가 성능을 직접 좌우한다. 전류가 들어오고 나가는 부분은 저항이 낮아야 하므로 도핑을 강하게 할 때가 많다. 반면 전류가 켜지고 꺼지는 통로인 채널 주변은 아주 세심하게 조절해야 한다. 조금만 농도가 달라져도 스위치가 켜지는 전압, 전류의 세기, 누설 전류가 바뀐다.

즉 도핑 농도는 트랜지스터의 성격을 정하는 조절 손잡이다. 빠른 스위치를 만들 것인지, 전력 소모가 낮은 스위치를 만들 것인지, 높은 전압을 견디는 구조를 만들 것인지에 따라 도핑 설계가 달라진다.

위치는 농도만큼 중요하다

도핑은 "웨이퍼 전체에 불순물을 섞는 일"이 아니다. 필요한 위치에 필요한 깊이만큼 넣어야 한다. 국 전체에 소금을 푸는 것이 아니라, 아주 작은 칸마다 다른 간을 맞추는 일에 가깝다.

트랜지스터 안에는 전류가 들어오는 소스, 전류가 나가는 드레인, 그 사이의 채널 같은 영역이 있다. 이 영역들은 서로 다른 도핑 상태를 가져야 한다. 위치가 조금만 어긋나도 전류가 예상과 다르게 흐른다. 너무 깊게 들어가면 아래쪽 영역에 영향을 주고, 너무 얕으면 원하는 저항을 얻기 어렵다. 옆으로 퍼지는 정도도 중요하다. 현대 반도체에서는 이 차이를 나노미터 단위로 관리한다.

도핑 위치가 중요한 이유는 칩이 점점 작아졌기 때문이다. 트랜지스터가 클 때는 약간의 오차를 견딜 여유가 있었다. 그러나 구조가 작아질수록 도핑이 조금 번지거나 부족해도 전체 동작이 크게 흔들린다. 그래서 도핑은 단순한 재료 처리 공정이 아니라, 칩의 설계 의도를 실리콘 안에 새기는 정밀 작업이다.

확산: 열로 불순물을 스며들게 하는 방법

불순물을 실리콘에 넣는 대표적인 방법 중 하나는 확산이다. 확산은 농도가 높은 곳에서 낮은 곳으로 입자가 퍼지는 현상이다. 방 한쪽에서 향수를 뿌리면 시간이 지나며 냄새가 방 전체로 퍼지는 것과 비슷하다.

반도체 공정에서는 웨이퍼 표면에 도핑 물질을 공급하고 높은 온도로 가열한다. 그러면 불순물 원자가 실리콘 안쪽으로 조금씩 이동한다. 온도가 높을수록, 시간이 길수록 더 깊이 들어간다. 따라서 확산 공정에서는 온도와 시간을 정밀하게 제어하는 것이 중요하다.

확산은 비교적 자연스러운 방식으로 불순물을 넣을 수 있고, 한때 반도체 제조에서 널리 쓰였다. 그러나 아주 얕고 날카로운 도핑 영역을 만들기에는 한계가 있다. 열을 가하면 불순물은 원하는 방향으로만 움직이지 않는다. 아래로도 들어가고 옆으로도 퍼진다. 트랜지스터가 작아질수록 이 번짐은 문제가 된다.

그래도 확산의 개념은 여전히 중요하다. 도핑한 뒤 열처리를 할 때도 불순물은 조금씩 움직일 수 있다. 반도체 공정에서는 "넣는 것"뿐 아니라 "넣은 뒤 얼마나 움직이는지"까지 계산해야 한다.

이온 주입: 불순물을 정확히 쏘아 넣는 방법

현대 반도체에서 널리 쓰이는 방법은 이온 주입이다. 이온은 전하를 띤 원자나 분자다. 도핑할 원자를 이온으로 만든 뒤, 전기장을 이용해 빠르게 가속한다. 그리고 웨이퍼 표면을 향해 쏘아 넣는다.

이 방법은 작은 입자를 아주 빠르게 날려 실리콘 안에 박아 넣는 방식이라고 생각하면 된다. 이온의 에너지를 높이면 더 깊이 들어가고, 낮추면 얕게 들어간다. 주입하는 이온의 수를 조절하면 도핑 농도를 조절할 수 있다. 또한 포토 공정으로 만든 막을 가림막으로 쓰면, 원하는 위치에만 이온을 넣을 수 있다.

이온 주입의 장점은 조절 능력이다. 어떤 원소를, 얼마나 많이, 어느 깊이에 넣을지 비교적 정확히 정할 수 있다. 그래서 미세한 트랜지스터를 만드는 데 유리하다.

하지만 이온 주입도 완벽하지 않다. 빠른 이온이 실리콘 결정에 부딪히면 원자 배열이 손상될 수 있다. 그래서 주입 뒤에는 보통 열처리를 한다. 열처리는 손상된 결정 구조를 어느 정도 회복시키고, 주입된 불순물 원자가 전기적으로 제 역할을 하도록 돕는다. 다만 열처리를 너무 많이 하면 불순물이 원치 않게 퍼질 수 있으므로, 온도와 시간을 다시 정밀하게 맞춰야 한다.

도핑은 통제된 오염이 아니라 정밀한 설계다

도핑을 한 문장으로 정리하면, 실리콘의 전기적 성질을 원하는 대로 바꾸기 위해 의도된 불순물을 정확히 넣는 기술이다. 순수한 실리콘만으로는 충분한 전자와 정공을 만들기 어렵다. 그래서 도너를 넣어 N형을 만들고, 억셉터를 넣어 P형을 만든다. 이 두 성질을 조합하면 전류가 흐르는 길과 막히는 벽을 설계할 수 있다.

중요한 것은 양과 위치다. 같은 불순물이라도 얼마나 넣었는지, 어디에 넣었는지, 얼마나 깊이 들어갔는지에 따라 완전히 다른 소자가 된다. 확산은 열을 이용해 불순물을 스며들게 하는 방법이고, 이온 주입은 전하를 띤 불순물을 가속해 원하는 위치에 넣는 방법이다. 두 방법 모두 결국 같은 목표를 향한다. 실리콘 안에 보이지 않는 전기적 지도를 그리는 것이다.

다음 장에서 볼 트랜지스터는 이 지도를 이용해 동작한다. N형과 P형 영역이 어디에 놓이고, 그 사이의 전류 통로가 어떻게 제어되는지가 작은 스위치의 핵심이다. 도핑을 이해하면 트랜지스터가 단순한 부품이 아니라, 재료의 성질을 정밀하게 바꿔 만든 전기적 구조물이라는 점이 보이기 시작한다.
