전기와 전자의 기본 감각 익히기

보이지 않는 흐름을 감각으로 잡기

전기는 눈에 보이지 않습니다. 그래서 처음에는 어렵게 느껴집니다. 하지만 물의 흐름에 비유하면 훨씬 편해집니다.

높은 곳에 있는 물탱크에서 낮은 곳으로 물이 흐른다고 생각해 봅시다. 물을 밀어내는 높이 차가 있고, 관을 따라 실제로 지나가는 물의 양이 있으며, 관이 좁거나 막혀 있으면 흐름이 방해받습니다.

전기도 비슷하게 이해할 수 있습니다.

• 전압은 전기를 밀어주는 힘입니다.

• 전류는 일정한 시간 동안 흐르는 전하의 양입니다.

• 저항은 전기의 흐름을 방해하는 정도입니다.

이 세 가지는 반도체를 이해하는 기본 감각입니다. 반도체는 결국 전류가 흐르게 하거나, 막거나, 조금만 흐르게 조절하는 기술이기 때문입니다.

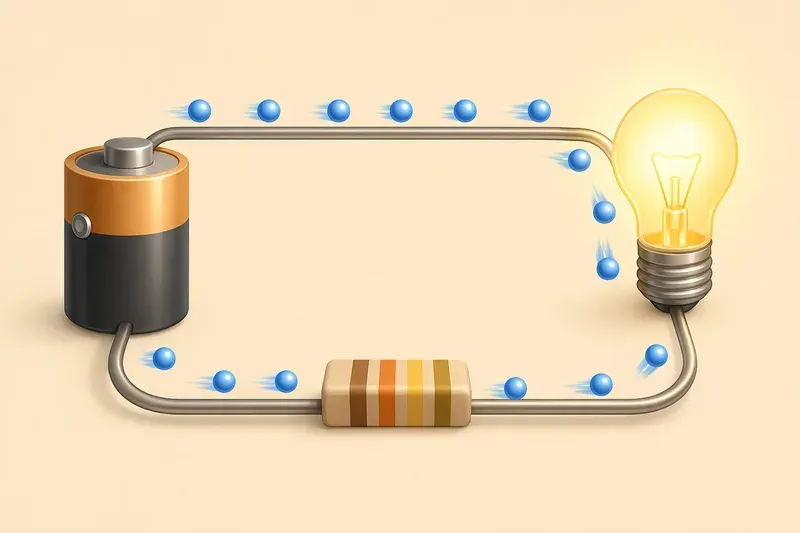

AI 생성 이미지

전압: 전자를 움직이게 하는 차이

전압은 흔히 "전기를 밀어주는 힘"이라고 설명합니다. 조금 더 정확히 말하면, 전하가 움직이도록 만드는 전기적 높이 차입니다.

건전지의 양 끝을 떠올려 봅시다. 한쪽은 플러스, 다른 쪽은 마이너스입니다. 두 끝 사이에는 전기적인 차이가 있습니다. 이 차이가 전하를 움직이게 합니다. 건전지를 전구에 연결하면 회로 안에서 전자가 움직이고, 전구는 빛을 냅니다.

전압이 높다는 것은 전하를 더 강하게 움직일 수 있는 조건이 된다는 뜻입니다. 물탱크의 높이가 높을수록 물이 더 세게 흐르는 것과 비슷합니다. 스마트폰 충전기, 자동차 배터리, 반도체 칩 안의 회로도 모두 정해진 전압을 사용합니다.

다만 전압이 높다고 항상 좋은 것은 아닙니다. 너무 높은 전압은 회로를 손상시킬 수 있습니다. 아주 얇은 막을 사이에 두고 전기를 조절하는 반도체 소자에서는 특히 그렇습니다. 얇은 비닐봉지를 너무 세게 누르면 찢어지는 것처럼, 너무 큰 전압은 작은 구조를 망가뜨릴 수 있습니다.

전류: 실제로 흐르는 전하의 양

전류는 전하가 얼마나 많이 흐르는지를 나타냅니다. 물로 비유하면 수도관을 통해 1초에 지나가는 물의 양입니다.

전류가 크면 많은 전하가 이동합니다. 전구에서는 더 밝은 빛이 날 수 있고, 모터에서는 더 큰 힘이 나올 수 있습니다. 반대로 전류가 너무 크면 문제가 생깁니다. 전선이나 회로가 뜨거워지고, 심하면 타거나 고장 날 수 있습니다.

반도체 칩 안에서는 전류를 매우 작게 다룹니다. 칩 안의 트랜지스터 하나하나는 너무 작아서 큰 전류를 흘릴 수 없습니다. 대신 아주 작은 전류를 빠르게 켜고 끄며 정보를 처리합니다. 칩 전체로 보면 이런 작은 동작이 수십억 개 모여 큰 계산을 합니다.

여기서 중요한 점이 있습니다. 전류는 그냥 흐르는 것이 아닙니다. 흐를 길이 있어야 하고, 밀어주는 힘이 있어야 하며, 방해가 너무 크지 않아야 합니다. 이 조건을 조절하는 것이 반도체 기술의 핵심입니다.

저항: 흐름을 방해하는 정도

저항은 전류가 흐르기 어렵게 만드는 성질입니다. 넓은 도로에서는 자동차가 잘 지나가지만, 좁은 골목에서는 속도가 느려집니다. 전기도 마찬가지입니다.

금속선은 저항이 작아서 전기가 잘 흐릅니다. 고무나 유리는 저항이 커서 전기가 거의 흐르지 않습니다. 그래서 전선 안쪽에는 구리 같은 금속을 쓰고, 바깥쪽은 고무나 플라스틱으로 감쌉니다. 안쪽은 전기를 보내기 위한 길이고, 바깥쪽은 전기가 새어 나가지 못하게 막는 벽입니다.

전압, 전류, 저항의 관계는 간단히 말해 이렇습니다.

전압이 커지면 전류는 더 많이 흐르려 합니다. 저항이 커지면 전류는 덜 흐릅니다. 이를 수식으로 쓰면 전압 = 전류 × 저항입니다. 이 관계를 옴의 법칙이라고 부릅니다.

이 수식을 외우는 것보다 감각이 더 중요합니다. 더 세게 밀면 더 많이 흐르고, 길이 막히면 덜 흐른다는 정도로 이해하면 충분합니다.

금속선 안에서 실제로 움직이는 것

그렇다면 전선 안에서는 무엇이 움직일까요? 답은 전자입니다.

원자는 가운데에 원자핵이 있고, 그 주변에 전자가 있습니다. 금속에서는 일부 전자가 비교적 자유롭게 움직일 수 있습니다. 그래서 구리 같은 금속은 전기가 잘 통합니다. 전압을 걸면 이 자유로운 전자들이 한쪽 방향으로 조금씩 이동합니다. 이 움직임이 전류를 만듭니다.

여기서 한 가지 헷갈리는 점이 있습니다. 학교에서 배우는 전류의 방향은 플러스에서 마이너스로 흐른다고 설명합니다. 하지만 실제 전자는 마이너스 전하를 띠기 때문에 그 반대 방향으로 움직입니다. 오래전에 전류의 방향을 먼저 약속했고, 나중에 전자의 존재가 밝혀졌기 때문에 생긴 차이입니다.

반도체를 처음 이해할 때는 이 차이에 너무 얽매일 필요가 없습니다. 중요한 것은 전압 차이가 있으면 전하가 움직이고, 그 흐름을 조절하면 신호를 만들 수 있다는 점입니다.

전기 신호는 어떻게 0과 1이 될까

컴퓨터는 글자, 사진, 음악, 영상을 모두 0과 1로 처리합니다. 그런데 칩 안에는 실제로 숫자 0과 1이 적혀 있는 것이 아닙니다. 회로는 전압의 높고 낮음을 0과 1로 해석합니다.

예를 들어 어떤 회로가 낮은 전압을 0, 높은 전압을 1로 약속했다고 합시다. 전압이 거의 없거나 충분히 낮으면 0입니다. 정해진 수준 이상으로 올라가면 1입니다. 이렇게 전기 상태를 둘로 나누면 정보를 안정적으로 다룰 수 있습니다.

스위치를 떠올리면 쉽습니다. 방의 전등 스위치는 켜짐과 꺼짐 두 상태를 가집니다. 반도체 칩 안의 트랜지스터도 비슷한 역할을 합니다. 트랜지스터가 켜지면 전류가 지나가 회로의 한 지점 전압을 높이거나 낮출 수 있고, 꺼지면 그 흐름을 막을 수 있습니다. 이런 동작이 모여 칩 안에서 0과 1의 상태를 만듭니다.

물론 실제 회로는 완벽하게 0볼트와 정확히 하나의 높은 전압만 존재하는 단순한 세계가 아닙니다. 중간값도 있고, 잡음도 있고, 순간적인 흔들림도 있습니다. 그래서 칩은 "이 정도보다 낮으면 0으로 보자", "이 정도보다 높으면 1로 보자"는 기준을 둡니다. 이 기준 덕분에 약간의 흔들림이 있어도 컴퓨터는 정보를 구분할 수 있습니다.

작은 칩에서 열이 큰 문제가 되는 이유

전기가 흐르면 열이 생깁니다. 전류가 저항을 지나가면서 에너지의 일부가 열로 바뀌기 때문입니다. 전기난로가 뜨거워지는 원리도 이와 관련이 있습니다.

반도체 칩에서는 이 열이 매우 중요합니다. 칩 안에는 수많은 트랜지스터와 배선이 빽빽하게 들어 있습니다. 각각은 작은 전류를 사용하지만, 전체가 동시에 빠르게 움직이면 열이 쌓입니다. 작은 방에 사람이 너무 많이 모이면 금방 더워지는 것과 비슷합니다.

열이 많아지면 여러 문제가 생깁니다. 전자의 움직임이 불안정해지고, 회로의 속도가 달라질 수 있으며, 재료가 손상될 수도 있습니다. 그래서 반도체 설계와 제조에서는 성능뿐 아니라 열을 어떻게 줄이고 빼낼지도 함께 고민합니다.

스마트폰을 오래 사용하면 뜨거워지고 속도가 느려지는 경험이 있습니다. 이것도 열과 관련이 있습니다. 기기는 스스로를 보호하기 위해 동작 속도를 낮춥니다. 칩이 빠르게 계산하는 것만큼, 뜨거워지지 않게 만드는 것도 중요합니다.

누설 전류: 막았는데도 조금 새는 전기

이상적인 스위치는 꺼졌을 때 전류가 전혀 흐르지 않아야 합니다. 하지만 실제 반도체에서는 완전히 0으로 만들기 어렵습니다. 꺼져 있어도 아주 작은 전류가 새어 나갈 수 있습니다. 이를 누설 전류라고 합니다.

수도꼭지를 잠갔는데도 물방울이 조금씩 떨어지는 상황을 떠올리면 됩니다. 한두 방울은 작아 보이지만, 수도꼭지가 수십억 개라면 이야기가 달라집니다. 칩 안의 트랜지스터가 많아질수록 작은 누설도 전체 전력 소모와 열에 영향을 줍니다.

반도체가 작아질수록 누설 전류를 막기는 더 어려워집니다. 전기를 막아야 하는 벽이 점점 얇아지기 때문입니다. 벽이 얇으면 문을 닫아도 틈새로 바람이 새는 것처럼, 전자도 원하지 않는 방향으로 조금씩 움직일 수 있습니다.

그래서 최신 반도체 기술은 단순히 더 작게 만드는 경쟁이 아닙니다. 작게 만들면서도 전류가 필요할 때는 잘 흐르게 하고, 필요 없을 때는 최대한 새지 않게 해야 합니다.

신호 지연: 전기는 즉시 도착하지 않는다

전기는 매우 빠르게 전달됩니다. 하지만 칩 안에서는 "매우 빠르다"만으로 충분하지 않습니다. 회로가 너무 작고 복잡하기 때문에 아주 짧은 지연도 문제가 됩니다.

긴 복도를 따라 사람에게 말을 전달한다고 생각해 봅시다. 가까이 있는 사람에게는 바로 말할 수 있지만, 멀리 있는 사람에게는 시간이 더 걸립니다. 전기 신호도 배선을 따라 이동합니다. 배선이 길고 복잡할수록 신호가 도착하는 데 시간이 걸립니다.

또 배선에는 저항과 전기적인 저장 효과가 있습니다. 그래서 신호가 바로 위아래로 바뀌지 않고, 약간 늦게 변할 수 있습니다. 수도관 끝에서 물을 틀면 즉시 일정한 흐름이 나오기까지 잠깐의 시간이 필요한 것과 비슷합니다.

칩이 빠르게 동작하려면 신호가 정해진 시간 안에 정확히 도착해야 합니다. 너무 늦게 도착하면 다음 회로가 잘못된 값을 읽을 수 있습니다. 그래서 반도체 설계에서는 트랜지스터 자체만큼이나 배선의 길이, 두께, 위치도 중요하게 다룹니다.

반도체를 이해하기 위한 첫 번째 지도

이 장에서 익힌 내용은 앞으로 계속 등장합니다.

전압은 전자를 움직이게 하는 힘입니다. 전류는 일정한 시간 동안 실제로 흐르는 전하의 양입니다. 저항은 그 흐름을 방해하는 정도입니다. 금속 안에서는 자유로운 전자가 움직이며 전기 신호를 전달합니다. 그리고 칩은 전압의 낮고 높음을 이용해 0과 1을 표현합니다.

하지만 현실의 칩은 이상적인 스위치 모음이 아닙니다. 전류가 흐르면 열이 생기고, 꺼져도 전기가 조금 새며, 신호가 이동하는 데 시간이 걸립니다. 이 세 가지 문제는 반도체가 작아지고 빨라질수록 더 중요해집니다.

다음 장에서는 전기가 잘 통하는 물질과 잘 통하지 않는 물질 사이에 있는 특별한 재료, 즉 반도체 자체를 살펴봅니다. 전자의 흐름을 감각으로 잡았다면, 이제 왜 실리콘 같은 재료가 전류를 조절하는 데 적합한지 이해할 준비가 된 것입니다.
