구조의 기본 원리

건물은 왜 무너지지 않을까

건축은 공간을 만드는 일입니다. 그러나 공간은 아무렇게나 공중에 떠 있을 수 없습니다. 바닥이 사람과 가구를 받쳐야 하고, 지붕은 비와 눈을 견뎌야 하며, 벽과 기둥은 위에서 내려오는 무게를 땅으로 전달해야 합니다.

이때 필요한 것이 구조입니다. 구조는 건물이 서 있도록 힘을 정리하는 방식입니다. 건축을 처음 배울 때 구조가 어렵게 느껴지는 이유는 눈에 보이지 않는 힘을 다루기 때문입니다. 하지만 기본 원리는 단순합니다.

힘은 어디선가 생기고, 어딘가로 이동하며, 결국 땅으로 전달됩니다.

건축 구조를 이해한다는 것은 이 힘의 길을 읽는 것입니다. 구조를 알면 건물이 왜 그런 모양을 하고 있는지, 기둥이 왜 그 위치에 있는지, 벽을 마음대로 없앨 수 없는 이유가 무엇인지 더 깊이 이해할 수 있습니다.

하중: 건물이 견뎌야 하는 무게와 힘

구조를 이해하려면 먼저 하중을 알아야 합니다. 하중은 건물에 작용하는 무게나 힘을 말합니다.

가장 기본적인 하중은 건물 자체의 무게입니다. 기둥, 보, 벽, 바닥, 지붕, 마감재처럼 건물에 계속 남아 있는 무게를 고정하중이라고 합니다. 반대로 사람, 가구, 책, 설비처럼 상황에 따라 바뀌는 무게는 활하중이라고 합니다.

여기에 바람, 눈, 지진 같은 자연의 힘도 더해집니다. 높은 건물은 바람의 영향을 크게 받고, 지진이 잦은 지역에서는 흔들림에 견디는 구조가 중요합니다. 눈이 많이 오는 지역에서는 지붕이 쌓인 눈의 무게를 견뎌야 합니다.

초보자는 하중을 이렇게 이해하면 됩니다.

• 건물 자체의 무게

• 건물 안에 들어오는 사람과 물건의 무게

• 바람, 눈, 지진처럼 외부에서 작용하는 힘

구조 설계는 이 하중들이 건물 안에서 안전하게 흘러가도록 길을 만드는 일입니다.

압축, 인장, 휨, 전단

건물 속 힘은 여러 방식으로 작용합니다. 그중 기본이 되는 개념이 압축, 인장, 휨, 전단입니다.

압축은 누르는 힘입니다. 기둥 위에 무게가 실리면 기둥은 위아래로 눌립니다. 돌이나 콘크리트는 압축에 강한 편입니다. 오래된 석조 건축에서 두꺼운 벽과 기둥이 많이 쓰인 이유도 압축력을 잘 견디기 때문입니다.

인장은 잡아당기는 힘입니다. 줄을 양쪽에서 당기면 팽팽해지는 것과 같습니다. 철은 인장에 강합니다. 그래서 철근콘크리트에서는 콘크리트 안에 철근을 넣어, 콘크리트가 약한 인장 부분을 철근이 보완하게 합니다.

휨은 부재가 휘어지는 현상입니다. 책상 위에 긴 자를 걸쳐 놓고 가운데를 누르면 자가 아래로 휘어집니다. 건물의 보도 비슷한 상황을 겪습니다. 위에서 하중이 내려오면 보는 휘려고 하고, 이때 위쪽은 눌리고 아래쪽은 당겨집니다.

전단은 서로 어긋나게 미는 힘입니다. 종이를 양손으로 잡고 반대 방향으로 밀면 찢어지려는 힘이 생깁니다. 보와 기둥이 만나는 부분, 벽과 바닥이 만나는 부분에서는 전단력이 중요하게 작용합니다.

이 네 가지 개념을 알면 구조를 훨씬 쉽게 볼 수 있습니다. 건물은 단순히 무거운 덩어리가 아니라, 누르고 당기고 휘고 밀리는 힘을 계속 조절하는 체계입니다.

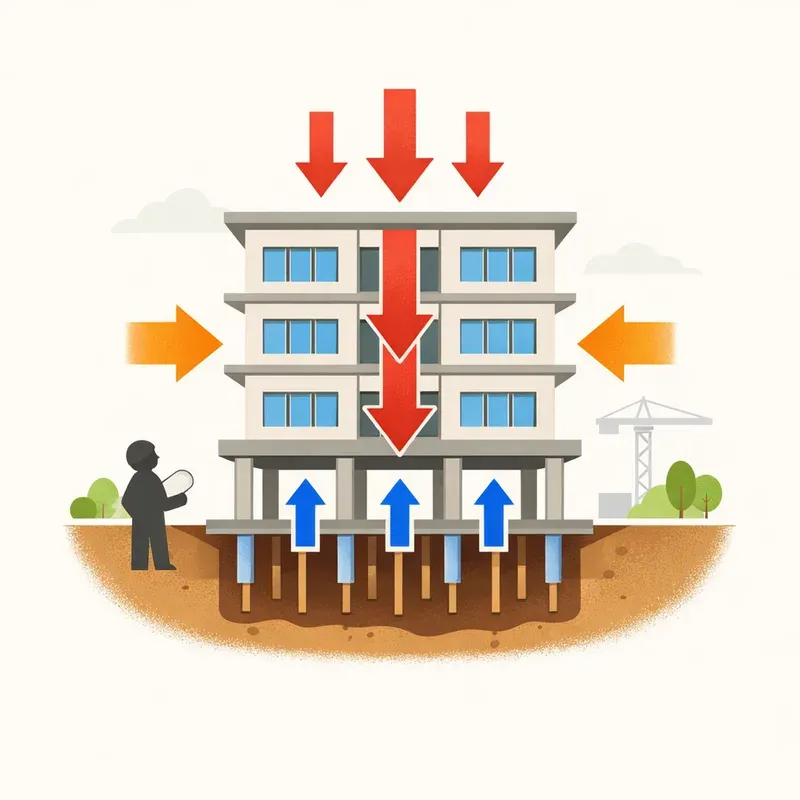

힘은 어떻게 땅으로 내려가는가

건물의 힘은 보통 위에서 아래로 내려갑니다. 가장 단순한 흐름은 다음과 같습니다.

슬래브 → 보 → 기둥 또는 벽 → 기초 → 땅

슬래브는 우리가 밟는 바닥판입니다. 방과 거실의 바닥, 사무실의 층 바닥이 여기에 해당합니다. 슬래브는 사람과 가구의 하중을 받아 가까운 보나 벽으로 전달합니다.

보는 슬래브에서 받은 하중을 기둥으로 넘겨주는 가로 부재입니다. 보가 있으면 비교적 넓은 공간을 만들 수 있습니다. 다만 보가 길어질수록 휘려는 힘이 커지므로, 보의 크기나 재료를 적절히 정해야 합니다.

기둥은 위에서 내려온 힘을 아래로 전달하는 세로 부재입니다. 기둥은 주로 압축력을 받습니다. 기둥의 위치는 평면 구성에 큰 영향을 줍니다. 기둥이 너무 많으면 공간이 잘게 나뉘고, 기둥이 너무 적으면 보나 슬래브가 더 큰 힘을 견뎌야 합니다.

벽도 구조 역할을 할 수 있습니다. 모든 벽이 구조벽은 아니지만, 일부 벽은 하중을 받거나 건물이 옆으로 흔들리는 것을 막습니다. 이런 벽은 함부로 철거하면 위험합니다.

마지막으로 기초는 건물의 하중을 땅에 전달하는 부분입니다. 아무리 위의 구조가 튼튼해도 땅이 약하거나 기초가 부실하면 건물은 안정적으로 설 수 없습니다. 그래서 대지의 지반 조건은 구조와 밀접하게 연결됩니다.

기둥, 보, 벽, 슬래브의 역할

건축을 볼 때 기둥, 보, 벽, 슬래브를 따로 외울 필요는 없습니다. 대신 각 요소가 어떤 힘의 길을 맡고 있는지 생각하면 됩니다.

기둥은 힘을 아래로 내려보냅니다. 보통 점처럼 서 있기 때문에 공간을 비교적 자유롭게 열어 둘 수 있습니다. 기둥 구조를 사용하면 벽을 모두 하중을 받는 요소로 만들 필요가 없어, 창을 크게 내거나 내부 평면을 유연하게 구성하기 쉽습니다.

보는 떨어져 있는 기둥과 기둥 사이를 연결합니다. 보가 있으면 그 아래 공간을 사용할 수 있습니다. 하지만 보의 높이가 커지면 천장이 낮아 보일 수 있고, 설비 배관이나 조명 계획에도 영향을 줍니다.

벽은 공간을 나누는 동시에 힘을 받을 수 있습니다. 구조벽은 하중을 넓은 면으로 전달하기 때문에 안정적입니다. 그러나 구조벽이 많으면 평면 변경이 어려워질 수 있습니다. 벽식 아파트에서 내부 벽을 쉽게 없애기 어려운 이유가 여기에 있습니다.

슬래브는 바닥이자 천장입니다. 슬래브의 두께와 방식에 따라 실내 천장 높이, 배관 위치, 층간소음, 구조 안정성이 달라집니다. 우리가 일상에서 가장 자주 접하는 요소이지만, 실제로는 건물 전체의 힘 흐름에서 중요한 출발점입니다.

목구조, 철골구조, 철근콘크리트구조

건축 구조는 어떤 재료를 쓰느냐에 따라 성격이 크게 달라집니다. 대표적으로 목구조, 철골구조, 철근콘크리트구조가 있습니다.

목구조는 나무를 주요 구조 재료로 사용하는 방식입니다. 나무는 가볍고 가공이 쉬우며 따뜻한 질감을 줍니다. 작은 주택이나 저층 건축에서 많이 사용됩니다. 최근에는 공학목재 기술이 발전하면서 더 크고 높은 목조건축도 가능해지고 있습니다. 다만 습기, 불, 벌레에 대한 관리가 중요합니다.

철골구조는 강철 기둥과 보를 조립해 뼈대를 만드는 방식입니다. 철은 인장과 압축에 모두 강하고, 같은 무게에 비해 큰 힘을 견딜 수 있습니다. 그래서 넓은 공간, 높은 건물, 빠른 시공이 필요한 건물에 유리합니다. 공장, 체육관, 고층 건물에서 자주 볼 수 있습니다. 대신 불에 약해지는 성질이 있어 내화 피복 같은 보호가 필요합니다.

철근콘크리트구조는 콘크리트와 철근을 함께 사용하는 방식입니다. 콘크리트는 누르는 힘에 강하고, 철근은 당기는 힘에 강합니다. 두 재료가 서로의 약점을 보완하기 때문에 아파트, 학교, 사무소, 공공건축 등 매우 넓은 범위에서 사용됩니다. 형태를 비교적 자유롭게 만들 수 있고 내구성도 좋지만, 무겁고 공사 과정에서 거푸집과 양생 시간이 필요합니다.

세 구조 중 어느 하나가 항상 우월한 것은 아닙니다. 건물의 규모, 예산, 공사 기간, 대지 조건, 원하는 공간감에 따라 적합한 구조가 달라집니다.

구조 시스템은 공간의 성격을 바꾼다

구조는 단순히 안전을 위한 기술이 아닙니다. 구조는 공간의 성격을 결정합니다.

기둥과 보로 이루어진 구조는 벽을 비교적 자유롭게 배치할 수 있게 합니다. 그래서 사무실, 상업시설, 전시장처럼 내부 변화가 필요한 건물에 잘 맞습니다. 넓은 한 공간을 만들거나 나중에 칸막이를 바꾸는 일이 비교적 쉽습니다.

반대로 벽이 하중을 받는 구조는 안정적이고 경제적일 수 있습니다. 특히 반복적인 방 구성이 필요한 주거 건축에서 효율적입니다. 하지만 구조벽의 위치가 정해지면 평면의 자유도는 줄어듭니다.

큰 강당, 체육관, 공연장처럼 기둥 없는 넓은 공간이 필요할 때는 장스팬 구조가 필요합니다. 장스팬은 기둥 사이 거리가 긴 구조를 말합니다. 이 경우 보를 크게 만들거나, 트러스처럼 삼각형 뼈대를 활용하거나, 아치와 케이블 같은 방식을 사용할 수 있습니다. 넓은 공간을 얻는 대신 구조 부재가 커지고 비용도 증가할 수 있습니다.

즉, 공간의 자유는 공짜로 생기지 않습니다. 더 넓고 열린 공간을 원할수록 구조는 더 많은 고민을 요구합니다.

안정성과 자유 사이의 균형

설계에서 구조는 늘 두 가지 요구 사이에서 균형을 잡습니다. 하나는 안정성이고, 다른 하나는 공간적 자유입니다.

안정성은 건물이 안전하게 서 있는 능력입니다. 하중을 견디고, 흔들림에 버티고, 시간이 지나도 큰 문제가 생기지 않아야 합니다. 안정성이 부족하면 아무리 아름다운 건물도 좋은 건축이 될 수 없습니다.

공간적 자유는 사람이 원하는 활동을 담을 수 있는 가능성입니다. 넓은 거실, 기둥 없는 전시장, 큰 창이 있는 카페, 유연하게 바꿀 수 있는 사무실은 모두 공간적 자유를 요구합니다.

문제는 이 둘이 때로 충돌한다는 점입니다. 기둥을 줄이면 공간은 넓어지지만 남은 구조 부재는 더 큰 힘을 견뎌야 합니다. 벽을 많이 세우면 안정성은 높아질 수 있지만 공간은 답답해질 수 있습니다. 창을 크게 내면 빛과 전망은 좋아지지만 벽의 구조적 역할은 약해질 수 있습니다.

그래서 좋은 설계는 구조를 숨겨야 할 장애물로 보지 않습니다. 오히려 구조를 공간을 만드는 질서로 활용합니다. 기둥의 간격이 리듬을 만들고, 보의 방향이 공간의 흐름을 정하며, 구조벽이 동선과 영역을 나누는 기준이 될 수 있습니다.

건축을 볼 때 구조를 읽는 방법

건물을 볼 때 다음 질문을 던져 보세요.

• 이 건물의 무게는 어디로 내려가고 있을까?

• 바닥은 무엇이 받치고 있을까?

• 기둥이 일정한 간격으로 서 있는가?

• 벽 중에서 힘을 받는 벽은 어디일까?

• 넓은 공간은 어떤 방식으로 기둥 없이 유지되고 있을까?

• 큰 창이나 열린 공간 때문에 구조적으로 보강된 부분은 없을까?

이 질문들은 전문적인 계산을 하기 위한 것이 아닙니다. 건물을 더 정확히 보기 위한 관찰법입니다. 구조를 읽기 시작하면 형태가 단순한 취향의 결과가 아니라는 것을 알게 됩니다. 두꺼운 벽, 반복되는 기둥, 깊은 보, 드러난 철골, 무거운 기초는 모두 건물이 힘을 다루는 방식의 흔적입니다.

건축의 형태는 공간적 상상력만으로 만들어지지 않습니다. 그 상상력이 실제로 서 있을 수 있도록 만드는 구조의 질서가 함께 필요합니다. 구조를 이해하면 건축은 더 이상 겉모습만의 문제가 아니라, 힘과 공간이 만나는 입체적인 체계로 보이기 시작합니다.
