자세 제어와 비행 컨트롤러

사람은 방향을 말하고, 컴퓨터는 균형을 잡는다

드론 조종기는 단순해 보입니다. 스틱을 앞으로 밀면 드론이 앞으로 가고, 왼쪽으로 밀면 왼쪽으로 갑니다. 하지만 실제로 조종자가 모터 하나하나를 직접 조절하는 것은 아닙니다.

쿼드콥터에는 보통 네 개의 모터가 있습니다. 드론이 앞으로 가려면 뒤쪽 모터의 힘을 조금 키우고 앞쪽 모터의 힘을 조절해 기체를 앞으로 기울여야 합니다. 동시에 높이가 떨어지지 않도록 전체 추력도 맞춰야 합니다. 바람이 불면 그 변화까지 보정해야 합니다.

사람이 이 일을 손으로 직접 한다면 거의 불가능합니다. 그래서 현대 드론은 사람이 균형을 잡는 기계가 아니라, 컴퓨터가 계속 균형을 잡아 주는 비행 로봇에 가깝습니다.

그 중심에 있는 장치가 비행 컨트롤러입니다.

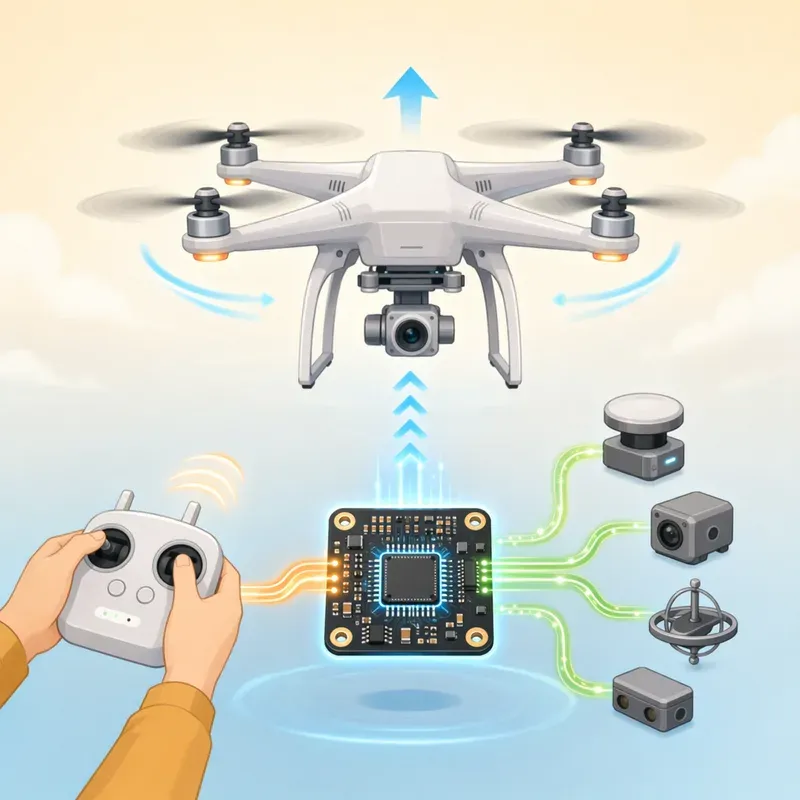

비행 컨트롤러는 조종자의 명령을 받고, 센서로 현재 상태를 확인한 뒤, 각 모터에 어느 정도의 힘을 줄지 계산합니다. 이 과정은 1초에 수십 번에서 수백 번 이상 반복됩니다. 조종자는 "앞으로 가라"고 입력하지만, 비행 컨트롤러는 그 명령을 "기체를 몇 도 앞으로 기울이고, 네 모터의 출력을 어떻게 나눌 것인가"로 바꿉니다.

비행 컨트롤러가 하는 일

비행 컨트롤러는 드론의 두뇌입니다. 하지만 사람처럼 생각하는 두뇌라기보다는, 매우 빠르게 계산하고 조절하는 제어 장치에 가깝습니다.

비행 중 비행 컨트롤러가 반복하는 일은 크게 네 단계입니다.

1. 명령을 받는다
   조종기, 자동비행 프로그램, 스마트폰 앱에서 목표 방향과 속도, 고도, 위치 명령을 받습니다.

2. 현재 상태를 측정한다
   자이로, 가속도계, GPS, 나침반, 고도 센서 등으로 드론이 어느 방향으로 기울었는지, 얼마나 움직이는지, 어디에 있는지 파악합니다.

3. 목표와 현재 상태의 차이를 계산한다
   예를 들어 목표는 수평인데 실제 기체가 오른쪽으로 기울었다면, 그 차이를 오차로 봅니다.

4. 모터 출력을 조절한다
   오른쪽으로 기울어진 기체를 다시 세우기 위해 필요한 모터의 회전수를 조정합니다. 이 명령은 ESC를 거쳐 모터로 전달됩니다.

이 과정에서 중요한 것은 속도입니다. 드론은 공중에 떠 있기 때문에 멈춰 서서 생각할 시간이 없습니다. 작은 바람, 프로펠러의 미세한 차이, 배터리 전압 변화, 기체 무게 중심의 변화가 모두 자세에 영향을 줍니다. 비행 컨트롤러는 이런 변화를 계속 읽고 바로잡습니다.

그래서 조종자가 느끼는 안정감은 대부분 비행 컨트롤러의 성능에서 나옵니다. 좋은 드론일수록 조종이 쉬운 이유도 여기에 있습니다. 조종자가 특별히 잘해서라기보다, 드론 내부의 컴퓨터가 많은 일을 대신해 주기 때문입니다.

센서는 드론의 감각 기관이다

비행 컨트롤러가 판단하려면 먼저 드론의 상태를 알아야 합니다. 이때 필요한 것이 센서입니다. 센서는 드론의 눈, 귀, 균형 감각과 비슷한 역할을 합니다.

자이로: 얼마나 돌고 있는가

자이로 센서는 드론이 각 축을 중심으로 얼마나 빠르게 회전하는지 측정합니다. 쉽게 말해 기체가 앞으로 고개를 숙이는지, 옆으로 기우는지, 제자리에서 도는지를 감지합니다.

자이로는 자세 제어에서 가장 빠르게 반응하는 센서입니다. 드론이 바람에 순간적으로 흔들리면 자이로가 그 변화를 즉시 감지합니다. 비행 컨트롤러는 이 정보를 바탕으로 모터 출력을 바로 수정합니다.

가속도계: 어느 방향으로 힘을 받는가

가속도계는 드론이 어느 방향으로 가속되는지 측정합니다. 정지해 있거나 천천히 움직일 때는 중력 방향을 통해 기체가 얼마나 기울었는지도 추정할 수 있습니다.

예를 들어 드론이 수평으로 떠 있으면 중력은 아래쪽으로 작용합니다. 기체가 기울면 센서가 느끼는 중력의 방향도 달라집니다. 비행 컨트롤러는 이를 이용해 "기체가 지금 수평에서 얼마나 벗어났는가"를 계산합니다.

다만 가속도계만 믿을 수는 없습니다. 드론이 빠르게 움직이거나 급가속하면 중력뿐 아니라 이동에 따른 힘도 함께 측정되기 때문입니다. 그래서 다른 센서와 함께 사용해야 합니다.

GPS: 어디에 있는가

GPS는 드론의 위치를 알려 줍니다. GPS 모드에서 드론이 제자리에 머물 수 있는 이유는 위치 정보를 계속 확인하기 때문입니다.

드론이 바람에 밀려 원래 위치에서 벗어나면, 비행 컨트롤러는 GPS 좌표 변화를 보고 다시 원래 위치로 돌아가도록 기체를 기울입니다. 우리가 보기에는 드론이 가만히 떠 있는 것 같지만, 실제로는 계속 밀리고, 측정하고, 되돌아오는 과정을 반복하고 있습니다.

GPS는 야외에서 유용하지만 한계도 있습니다. 건물 사이, 산악 지형, 실내, 다리 아래, 전파 환경이 나쁜 곳에서는 위치가 튈 수 있습니다. GPS가 정확하지 않으면 위치 유지와 자동 복귀 기능도 불안정해질 수 있습니다.

나침반: 어느 방향을 보고 있는가

나침반, 또는 컴퍼스 센서는 드론의 머리 방향을 파악하는 데 쓰입니다. GPS가 위치를 알려 준다면, 나침반은 기체가 어느 방향을 향하고 있는지 알려 줍니다.

이 정보는 자동비행, 리턴 투 홈, 지도 기반 비행에서 중요합니다. 드론이 자신이 어디에 있는지만 알고 방향을 모르면, 원하는 경로로 움직이기 어렵습니다.

하지만 나침반은 자기장에 민감합니다. 자동차, 철제 구조물, 송전선, 자석, 콘크리트 안의 철근 주변에서는 오차가 생길 수 있습니다. 그래서 비행 전 주변 환경을 확인하는 습관이 필요합니다.

센서 융합: 하나의 센서만 믿지 않는다

드론은 하나의 센서만 보고 비행하지 않습니다. 여러 센서의 정보를 합쳐 현재 상태를 추정합니다. 이것을 센서 융합이라고 합니다.

센서 융합을 쉽게 이해하려면 길을 찾는 사람을 떠올리면 됩니다. 우리는 눈으로 주변을 보고, 발의 감각으로 균형을 잡고, 지도 앱으로 위치를 확인하고, 방향 감각으로 어느 쪽을 보고 있는지 판단합니다. 어느 하나만으로는 부족하지만, 여러 정보를 합치면 더 정확한 판단을 할 수 있습니다.

드론도 마찬가지입니다.

자이로는 빠르게 반응하지만 시간이 지나면 오차가 쌓일 수 있습니다. 가속도계는 기울기를 파악하는 데 도움이 되지만 급격한 움직임에서는 혼란스러울 수 있습니다. GPS는 위치를 알려 주지만 반응이 느리고 실내에서는 쓰기 어렵습니다. 나침반은 방향을 알려 주지만 자기장 간섭에 약합니다.

비행 컨트롤러는 이 정보들을 함께 비교합니다. 빠른 흔들림은 자이로로 잡고, 장기적인 기울기 보정은 가속도계로 확인하며, 위치 유지는 GPS를 사용하고, 방향 판단에는 나침반을 활용합니다.

센서 융합의 목표는 하나입니다.

드론이 지금 어떤 자세로, 어느 위치에서, 어느 방향을 보고 있는지 최대한 정확하게 알아내는 것.

정확히 알아야 정확히 제어할 수 있습니다.

PID 제어를 쉽게 이해하기

드론이 흔들릴 때 비행 컨트롤러는 어떻게 바로잡을까요? 여기서 자주 나오는 개념이 PID 제어입니다.

PID는 복잡한 수식처럼 보이지만, 핵심은 간단합니다.

목표와 현재 상태의 차이를 보고, 얼마나 빠르고 부드럽게 되돌릴지 정하는 방법입니다.

예를 들어 드론이 수평으로 떠 있어야 하는데 오른쪽으로 기울었다고 해 보겠습니다. 목표 자세는 수평이고, 현재 자세는 오른쪽으로 기울어진 상태입니다. 이 차이가 오차입니다. PID 제어는 이 오차를 줄이기 위해 모터 출력을 조절합니다.

PID의 세 요소는 다음과 같이 이해하면 됩니다.

P: 지금 얼마나 벗어났는가

P는 현재 오차에 반응합니다. 많이 기울었으면 강하게 되돌리고, 조금 기울었으면 약하게 되돌립니다.

P값이 너무 낮으면 드론이 느리게 반응합니다. 바람에 밀려도 둔하게 돌아옵니다. 반대로 너무 높으면 과하게 반응해 드론이 덜컥거리거나 떨릴 수 있습니다.

I: 오차가 계속 쌓이고 있는가

I는 시간이 지나도 사라지지 않는 오차를 보정합니다.

예를 들어 드론의 무게 중심이 한쪽으로 치우쳐 있거나 바람이 계속 한 방향으로 분다면, 단순히 순간적인 기울기만 보고는 완전히 보정하기 어렵습니다. I는 이런 지속적인 치우침을 기억하고 조금씩 보정합니다.

I가 부족하면 드론이 한쪽으로 계속 밀릴 수 있습니다. 너무 크면 반응이 늦게 쌓였다가 과하게 나타나 자세가 불안정해질 수 있습니다.

D: 얼마나 빠르게 변하고 있는가

D는 오차의 변화 속도를 봅니다. 기체가 너무 빠르게 기울거나 되돌아오면, 그 움직임을 부드럽게 줄이는 역할을 합니다.

D는 자동차의 충격 흡수 장치와 비슷합니다. 단순히 되돌리는 힘만 있으면 튕기듯 움직일 수 있지만, D가 있으면 흔들림이 더 빨리 가라앉습니다.

PID 제어는 드론뿐 아니라 온도 조절기, 자동차 속도 제어, 로봇 팔, 산업 장비에도 쓰입니다. 드론에서 중요한 이유는 공중에서 균형을 계속 잡아야 하기 때문입니다.

초보자가 모든 PID 값을 직접 조정할 필요는 없습니다. 대부분의 완성형 드론은 제조사가 이미 안정적으로 설정해 둡니다. 다만 FPV 드론이나 직접 제작한 드론에서는 PID 튜닝이 비행감에 큰 영향을 줍니다. 드론이 너무 출렁이면 반응이 약한 것이고, 너무 떨리면 반응이 과한 것일 수 있습니다.

드론이 흔들릴 때 내부에서 일어나는 일

드론이 호버링 중이라고 생각해 봅시다. 갑자기 오른쪽에서 바람이 불어 드론이 왼쪽으로 밀리고 약간 기울었습니다. 이때 내부에서는 매우 빠른 순서로 일이 일어납니다.

먼저 자이로와 가속도계가 기체의 기울어짐과 회전 변화를 감지합니다. GPS 모드라면 위치가 원래 지점에서 벗어났다는 정보도 들어옵니다. 비행 컨트롤러는 이 값을 목표 상태와 비교합니다.

목표는 제자리에서 수평을 유지하는 것입니다. 그런데 실제 기체는 왼쪽으로 밀리고 있습니다. 비행 컨트롤러는 오차를 계산합니다. 그리고 다시 오른쪽으로 힘을 만들기 위해 기체를 어느 정도 기울일지 정합니다.

그다음 ESC에 명령을 보냅니다. 각 ESC는 담당 모터의 회전수를 바꿉니다. 모터 회전수가 달라지면 프로펠러가 만드는 추력도 달라집니다. 추력의 차이로 드론은 다시 균형을 잡고 원래 위치로 돌아가려 합니다.

이 모든 과정은 조종자가 알아차리기 전에 일어납니다. 조종자는 "드론이 안정적으로 떠 있다"고 느끼지만, 실제로는 드론이 매순간 작은 흔들림과 싸우고 있습니다.

안정적인 비행은 가만히 있는 상태가 아닙니다. 계속 측정하고, 계산하고, 수정하는 동적인 균형입니다.

GPS 모드, 자세 모드, 수동 모드의 차이

드론의 비행 모드는 제조사와 기종에 따라 이름이 다를 수 있습니다. 하지만 기본 개념은 비슷합니다. 조종자가 얼마나 직접 제어해야 하는지, 드론이 얼마나 많이 도와주는지에 따라 난이도가 달라집니다.

GPS 모드

GPS 모드는 가장 안정적으로 느껴지는 모드입니다. 조종 스틱에서 손을 떼면 드론이 가능한 한 제자리에 머물려고 합니다. 바람이 불어도 GPS 위치를 기준으로 다시 돌아오려 합니다.

초보자가 첫 비행을 할 때는 보통 GPS 모드가 가장 안전합니다. 촬영용 드론도 대부분 GPS 모드를 기본으로 사용합니다. 정지 촬영, 자동 복귀, 웨이포인트 비행 같은 기능이 GPS 위치 정보를 바탕으로 작동합니다.

하지만 GPS 모드는 GPS 신호가 좋을 때만 믿을 수 있습니다. 건물 사이에서 좌표가 튀거나, 나침반에 문제가 생기거나, 홈 포인트가 잘못 기록되면 예상과 다른 움직임이 나올 수 있습니다. GPS 모드는 편리하지만, 조종자의 판단을 대신해 주지는 않습니다.

자세 모드

자세 모드는 기체의 기울기와 수평은 잡아 주지만, 위치를 고정해 주지는 않는 방식입니다. 스틱에서 손을 떼면 드론이 수평을 회복할 수는 있지만, 바람이 불면 그대로 밀려갑니다.

이 모드는 GPS가 약한 환경에서 필요할 수 있습니다. 실내, 구조물 근처, 전파 환경이 좋지 않은 곳에서는 GPS 위치 유지가 오히려 불안정할 수 있기 때문입니다.

자세 모드에서는 조종자가 바람에 의한 흐름을 계속 보정해야 합니다. 드론이 어디로 밀리는지 눈으로 보고, 반대 방향 입력을 넣어야 합니다. 그래서 GPS 모드보다 조종 감각이 더 필요합니다.

수동 모드

수동 모드는 드론이 조종자를 가장 적게 도와주는 모드입니다. 기종에 따라 완전한 수동 조작을 뜻하기도 하고, FPV 드론의 아크로 모드처럼 기체의 각속도를 직접 다루는 방식을 뜻하기도 합니다.

수동 모드에서는 스틱을 놓는다고 자동으로 수평을 회복하지 않을 수 있습니다. 조종자가 직접 기체의 자세와 움직임을 관리해야 합니다. 그만큼 어렵지만, 빠른 회전, 급격한 기동, 자유로운 촬영 동작이 가능합니다.

입문자는 수동 모드부터 시작할 필요가 없습니다. 먼저 GPS 모드에서 공간 감각을 익히고, 다음에 자세 모드로 바람과 관성을 경험한 뒤, 필요할 때 수동 모드를 배우는 편이 안전합니다.

리턴 투 홈은 어떻게 작동하는가

리턴 투 홈, 줄여서 RTH는 드론이 이륙 지점이나 미리 지정한 위치로 돌아오는 기능입니다. 조종기 신호가 끊기거나 배터리가 부족하거나 사용자가 복귀 버튼을 누르면 작동합니다.

기본 원리는 단순합니다.

1. 이륙할 때 홈 포인트를 기록한다.

2. 현재 위치와 홈 포인트의 차이를 계산한다.

3. 설정된 고도까지 상승하거나 현재 고도를 유지한다.

4. 홈 포인트 방향으로 이동한다.

5. 도착하면 착륙하거나 제자리에서 대기한다.

이 기능은 매우 유용하지만 완전한 안전장치는 아닙니다. 먼저 홈 포인트가 정확히 기록되어 있어야 합니다. GPS 수신이 부족한 상태에서 이륙하면 홈 포인트가 부정확할 수 있습니다.

또한 복귀 고도 설정이 중요합니다. 고도가 너무 낮으면 돌아오는 길에 나무, 전선, 건물과 충돌할 수 있습니다. 반대로 불필요하게 너무 높으면 바람이 강한 층으로 올라가 배터리를 더 많이 쓸 수 있습니다.

RTH는 "드론이 알아서 돌아오겠지"라는 믿음으로 쓰는 기능이 아닙니다. 비행 전에 주변 장애물 높이와 복귀 경로를 예상하고, 적절한 복귀 고도를 설정해야 제대로 도움이 됩니다.

자동 착륙의 원리와 한계

자동 착륙은 드론이 고도를 낮추며 지면에 내려앉는 기능입니다. 드론은 고도 센서, 기압계, 하방 카메라, 초음파 센서 등을 이용해 지면과의 거리를 추정합니다. 기체가 지면에 가까워지면 하강 속도를 줄이고, 착지 순간에는 모터 출력을 낮춥니다.

좋은 환경에서는 자동 착륙이 매우 편리합니다. 평평한 바닥, 충분한 GPS 신호, 장애물이 없는 공간에서는 안정적으로 내려올 수 있습니다.

하지만 자동 착륙도 주변 상황을 완벽히 이해하지는 못합니다. 풀밭, 경사진 지면, 물가, 모래, 눈 위, 흔들리는 배 위에서는 센서가 지면을 정확히 판단하지 못할 수 있습니다. 착륙 지점에 사람이 갑자기 들어오거나 작은 장애물이 있어도 드론이 늦게 알아차릴 수 있습니다.

그래서 자동 착륙 중에도 조종자는 손을 놓으면 안 됩니다. 필요하면 착륙을 중지하고 다시 상승해야 합니다. 특히 배터리가 부족한 상황에서 자동 착륙이 시작되면 드론이 조종자의 의도와 다르게 가까운 곳에 내려앉으려 할 수 있으므로 주변을 빠르게 확인해야 합니다.

장애물 회피는 드론의 시야에 달려 있다

장애물 회피 기능은 드론이 주변 물체를 감지하고 충돌을 피하도록 돕는 기능입니다. 기종에 따라 전방, 후방, 좌우, 상하 방향에 센서가 달려 있습니다. 센서 종류도 다양합니다. 카메라, 적외선 센서, 초음파 센서, 깊이 센서, 라이다 등이 사용될 수 있습니다.

장애물 회피의 기본 흐름은 다음과 같습니다.

1. 센서가 주변 물체와의 거리를 측정한다.

2. 비행 컨트롤러가 충돌 가능성을 계산한다.

3. 위험하다고 판단하면 속도를 줄이거나 멈춘다.

4. 기종에 따라 우회 경로를 찾거나 조종자에게 경고한다.

이 기능은 초보자에게 큰 도움이 됩니다. 촬영 중 피사체에 집중하다가 나무나 벽에 가까워질 때 드론이 먼저 속도를 줄여 주기도 합니다. 자동 추적 기능에서도 장애물 회피는 중요한 역할을 합니다.

그러나 장애물 회피를 과신하면 위험합니다. 센서에는 보이지 않는 사각지대가 있습니다. 작은 나뭇가지, 전선, 투명한 유리, 얇은 로프, 어두운 물체, 강한 역광은 감지가 어려울 수 있습니다. 빠른 속도로 비행할 때는 감지하더라도 멈출 거리가 부족할 수 있습니다.

장애물 회피는 조종자를 대신하는 기능이 아니라, 실수를 줄여 주는 보조 장치입니다. 가장 좋은 충돌 회피 방법은 위험한 곳에 가까이 가지 않는 것입니다.

자동 기능이 많을수록 더 안전한가

많은 입문자가 센서와 자동 기능이 많은 드론일수록 무조건 안전하다고 생각합니다. 대체로 도움이 되는 것은 맞습니다. GPS 위치 유지, 자동 복귀, 자동 착륙, 장애물 회피 기능은 사고 가능성을 줄여 줍니다.

하지만 자동 기능은 조건이 맞을 때 잘 작동합니다. GPS가 약하면 위치 유지가 흔들릴 수 있습니다. 나침반이 틀어지면 방향 판단이 어긋날 수 있습니다. 장애물 센서가 보지 못하는 물체도 있습니다. 배터리가 부족하면 어떤 기능도 충분한 시간을 벌어 주지 못합니다.

따라서 좋은 조종자는 자동 기능을 믿되, 맹신하지 않습니다.

비행 전에는 GPS 수신 상태와 홈 포인트를 확인합니다. 주변에 높은 장애물이 있으면 RTH 고도를 조정합니다. 바람이 강하면 자동 복귀 중 드론이 제대로 돌아올 수 있는지 생각합니다. 장애물 회피가 켜져 있어도 전선과 나뭇가지는 직접 피합니다.

드론의 안전은 기능의 개수보다 조종자의 이해에서 나옵니다.

안정적인 비행은 작은 계산의 반복이다

드론이 공중에 안정적으로 떠 있는 모습은 단순해 보입니다. 그러나 그 안에서는 센서 측정, 자세 추정, 오차 계산, 모터 출력 조절이 끊임없이 반복됩니다.

조종자는 큰 방향을 정합니다. 앞으로 갈지, 멈출지, 올라갈지, 돌아올지를 결정합니다. 비행 컨트롤러는 그 명령을 실제 비행 동작으로 바꿉니다. 자이로와 가속도계는 기체의 흔들림을 읽고, GPS와 나침반은 위치와 방향을 보조합니다. PID 제어는 목표와 실제 상태의 차이를 줄이며 드론을 안정시킵니다.

이 원리를 이해하면 드론 조종이 다르게 보입니다. 드론이 갑자기 흔들릴 때 단순히 "이상하다"고 느끼는 데서 끝나지 않습니다. 바람 때문인지, GPS가 불안정한지, 나침반 간섭이 있는지, 센서가 지면을 잘못 읽는지 생각할 수 있습니다.

드론 조종에서 중요한 능력은 스틱을 빠르게 움직이는 기술만이 아닙니다. 드론이 어떤 정보를 믿고 움직이는지 이해하는 능력입니다.

현대 드론은 조종자를 돕는 똑똑한 비행 로봇입니다. 하지만 최종 판단은 여전히 사람에게 있습니다. 비행 컨트롤러가 균형을 잡아 주고, 센서가 주변을 읽어 주고, 자동 기능이 위험을 줄여 주더라도, 어디서 날릴지, 언제 멈출지, 어떤 기능을 믿을지는 조종자가 결정해야 합니다.
