현대 기술 속 전자기학

공식이 제품이 되는 순간

전자기학을 처음 배울 때는 모든 것이 추상적으로 느껴진다. 전하, 전기장, 자기장, 플럭스, 전위, 유도, 전자기파. 이름만 들어도 머릿속에 보이지 않는 화살표와 기호가 떠오른다. 그런데 잠시 책을 덮고 주변을 둘러보면, 우리가 배운 개념들은 이미 손닿는 곳마다 숨어 있다.

스마트폰에서 음악이 흘러나오고, 무선 이어폰이 신호를 주고받고, 병원에서는 MRI가 몸속을 들여다본다. 도시 밖 발전소에서 만들어진 전기는 긴 송전선을 따라 이동해 집 안 콘센트에 도착한다. 전동차가 달리고, 엘리베이터가 움직이고, 냉장고의 모터가 돌아간다. 이 모든 장면의 뒤편에는 전자기학이 있다.

이 장에서는 새로운 공식을 많이 배우기보다, 지금까지 배운 공식들이 실제 세계에서 어떻게 살아 움직이는지 살펴본다. 전자기학은 시험지 위의 계산법이 아니라, 현대 문명을 움직이는 언어다.

스피커: 전류가 공기를 흔드는 장치

스피커는 전기 신호를 소리로 바꾸는 장치다. 이 문장은 단순하지만, 그 안에는 전류와 자기장의 만남이 들어 있다.

소리는 공기의 진동이다. 우리가 말을 하면 성대가 공기를 밀고 당기며 압력의 변화를 만들고, 그 변화가 파동처럼 퍼져 귀에 도착한다. 따라서 스피커가 소리를 내려면 결국 공기를 앞뒤로 흔들어야 한다. 문제는 어떻게 전기 신호로 공기를 흔드느냐이다.

가장 기본적인 스피커 안에는 영구자석과 코일이 있다. 코일은 가느다란 도선을 여러 번 감아 만든 것으로, 전류가 흐르면 자기장 속에서 힘을 받는다. 앞에서 배운 것처럼 자기장 속에서 움직이거나 전류가 흐르는 전하는 힘을 받는다. 도선 전체로 보면, 전류가 흐르는 도선이 자기장 속에서 밀리거나 당겨지는 셈이다.

음악 신호는 시간에 따라 세기와 방향이 계속 바뀌는 전류다. 이 전류가 코일에 흐르면 코일이 앞뒤로 움직인다. 코일에는 얇은 진동판이 붙어 있고, 코일이 움직이면 진동판도 함께 움직인다. 진동판이 공기를 밀고 당기면 압력의 변화가 생기고, 그 변화가 우리의 귀에는 소리로 들린다.

여기서 중요한 점은 스피커가 단순히 전기를 크게 만드는 장치가 아니라는 것이다. 스피커는 전기 신호의 모양을 공기의 진동 모양으로 바꾸는 변환기다. 신호가 천천히 변하면 낮은 소리가 나고, 빠르게 변하면 높은 소리가 난다. 신호의 변화 폭이 크면 진동판이 더 크게 움직여 소리도 커진다.

결국 스피커 안에서 일어나는 일은 이렇게 정리할 수 있다. 전류가 흐르고, 자기장 속에서 힘이 생기고, 그 힘이 진동판을 움직이고, 진동판이 공기를 흔든다. 우리가 좋아하는 노래 한 곡은 전자기력이 공기를 춤추게 만든 결과라고 볼 수 있다.

마이크: 소리를 전기 신호로 바꾸는 귀

마이크는 스피커의 반대 방향으로 작동하는 장치라고 생각하면 쉽다. 스피커가 전기 신호를 소리로 바꾼다면, 마이크는 소리를 전기 신호로 바꾼다.

예를 들어 다이내믹 마이크라는 종류를 보자. 이 마이크 안에도 얇은 진동판과 코일, 자석이 들어 있다. 사람이 말을 하면 공기의 압력 변화가 마이크의 진동판을 흔든다. 진동판에 붙은 코일도 함께 움직인다. 그런데 코일은 자석이 만드는 자기장 속에 놓여 있다.

코일이 자기장 속에서 움직이면 코일을 통과하는 자기 플럭스가 변한다. 자기 플럭스가 변하면 유도 전압이 생긴다. 이것이 패러데이 법칙이다. 즉, 말소리가 코일의 움직임을 만들고, 코일의 움직임이 유도 전압을 만들며, 그 전압이 전기 신호가 된다.

콘덴서 마이크는 조금 다른 원리를 쓴다. 이름에서 알 수 있듯이 축전기와 관련이 있다. 얇은 막과 고정된 금속판이 마주 보고 있으면 작은 축전기처럼 행동한다. 소리가 들어오면 얇은 막이 떨리고, 두 판 사이의 거리가 아주 조금 변한다. 그러면 전기용량이 변하고, 이 변화가 전기 신호로 바뀐다. 우리가 이전에 배운 축전기의 개념이 실제 녹음 장치 속에서 쓰이는 것이다.

스마트폰의 작은 마이크도 원리는 비슷하다. 크기는 매우 작지만, 기본 아이디어는 같다. 공기의 진동을 전기적인 변화로 바꾼다. 통화할 때 상대방에게 내 목소리가 전달되는 과정은 단순히 소리가 전화기 안으로 들어가는 일이 아니다. 내 목소리의 압력 변화가 전기 신호로 바뀌고, 그 신호가 다시 전자기파나 디지털 통신 신호의 형태로 이동하는 과정이다.

스피커와 마이크를 함께 보면 전자기학의 아름다운 대칭이 보인다. 전류가 자기장 속에서 힘을 받아 소리를 만들고, 소리가 코일을 움직여 전압을 만든다. 하나는 전류에서 운동으로, 다른 하나는 운동에서 전류로 가는 길이다.

MRI: 몸속을 보는 거대한 자석

병원에서 쓰는 MRI는 전자기학이 얼마나 정교한 기술로 발전할 수 있는지를 보여 주는 대표적인 예다. MRI는 Magnetic Resonance Imaging의 줄임말로, 우리말로는 자기 공명 영상이라고 부른다. 이름 그대로 강한 자기장과 전자기파를 이용해 몸속의 모습을 영상으로 만든다.

MRI 장비를 떠올리면 커다란 원통형 기계가 생각난다. 그 안에는 매우 강한 자기장을 만드는 장치가 들어 있다. 인체는 대부분 물로 이루어져 있고, 물에는 수소 원자가 많다. 수소 원자핵은 아주 작은 자석처럼 행동할 수 있다. 평소에는 이 작은 자석들이 제각각 방향을 향하고 있어서 전체적으로 특별한 신호가 잘 보이지 않는다.

그런데 강한 자기장 안에 몸을 넣으면 많은 수소 원자핵들이 자기장의 방향과 관련된 특정한 상태를 갖게 된다. 여기에 특정한 주파수의 전자기파, 주로 라디오파 영역의 신호를 쏘면 원자핵들이 에너지를 흡수해 흔들린다. 이 과정을 공명이라고 한다. 그네를 밀 때 알맞은 박자로 밀면 크게 흔들리는 것처럼, 원자핵도 알맞은 주파수의 전자기파에 민감하게 반응한다.

전자기파를 잠시 보낸 뒤 끄면, 흔들렸던 원자핵들은 다시 원래 상태로 돌아가려 한다. 이때 약한 전자기 신호를 내보낸다. MRI 장비는 이 신호를 코일로 감지한다. 코일에 전자기 신호가 도착하면 유도 전압이 생기고, 장비는 이 전압을 정밀하게 측정한다.

하지만 신호만 받는다고 곧바로 영상이 되는 것은 아니다. 몸의 어느 위치에서 신호가 왔는지 알아야 한다. 이를 위해 MRI는 공간에 따라 조금씩 다른 자기장을 만들어 낸다. 이를 기울기 자기장이라고 부른다. 위치마다 자기장의 세기가 조금 다르면 원자핵이 반응하는 주파수도 조금씩 달라진다. 장비는 이 차이를 이용해 신호의 위치 정보를 알아내고, 컴퓨터가 계산을 통해 단면 영상을 만든다.

MRI의 핵심에는 우리가 배운 여러 개념이 한꺼번에 들어 있다. 강한 자기장이 있고, 전자기파가 있으며, 코일에는 유도 전압이 생긴다. 더 깊게 들어가면 양자역학이 필요하지만, 기본적인 큰 그림은 전자기학만으로도 어느 정도 이해할 수 있다. MRI는 몸을 직접 열어 보지 않고도 내부를 살필 수 있게 해 주는 기술이며, 그 출발점은 보이지 않는 자기장과 전자기 신호다.

무선 통신: 안테나가 파동을 만들고 받는 법

전자기파를 배우고 나면 와이파이, 블루투스, 라디오, 휴대전화 통신이 조금 다르게 보인다. 이들은 모두 공기 중으로 퍼지는 전자기파를 이용한다. 선이 없는데도 정보가 이동하는 이유는 전자기파가 공간을 통해 에너지를 운반할 수 있기 때문이다.

안테나는 전자기파의 문과 같다. 송신 안테나에서는 전하가 빠르게 흔들린다. 전류가 시간에 따라 변하면 주변의 전기장과 자기장도 함께 변한다. 이 변화가 서로를 만들어 내며 공간으로 퍼져 나가면 전자기파가 된다. 앞 장에서 살펴본 것처럼, 전자기파는 변하는 전기장과 변하는 자기장이 서로 연결되어 앞으로 나아가는 파동이다.

라디오 방송국을 예로 들어 보자. 방송국은 목소리나 음악 정보를 전기 신호로 바꾼 뒤, 그 정보를 높은 주파수의 전자기파에 실어 보낸다. 이때 정보를 파동에 싣는 과정을 변조라고 한다. 변조는 말 그대로 파동의 어떤 성질을 조금씩 바꾸는 일이다. 진폭을 바꾸면 AM, 주파수를 바꾸면 FM이라는 방식이 된다.

수신 안테나에서는 반대 과정이 일어난다. 공중을 지나온 전자기파가 안테나에 도착하면, 파동의 전기장이 안테나 속 전하를 흔든다. 그러면 아주 약한 전류와 전압이 생긴다. 수신 회로는 이 작은 신호 중에서 원하는 주파수의 신호를 골라내고, 그 안에 실린 정보를 다시 소리나 데이터로 바꾼다.

스마트폰은 작은 물체처럼 보이지만, 사실 여러 종류의 안테나를 품고 있는 복잡한 전자기 장치다. 이동통신, 와이파이, 블루투스, GPS는 각각 다른 주파수 대역의 전자기파를 사용한다. 스마트폰은 상황에 따라 여러 신호를 보내고 받으며, 그 과정에서 안테나는 끊임없이 전하를 흔들고 전자기파를 감지한다.

무선 통신을 이해할 때 중요한 생각은 정보가 물질 덩어리처럼 날아가는 것이 아니라는 점이다. 실제로 이동하는 것은 전기장과 자기장의 변화, 즉 전자기파다. 정보는 그 파동의 모양에 실려 간다. 우리가 메시지를 보내는 순간, 작은 안테나에서 시작된 전자기파의 질서 있는 변화가 기지국과 위성, 공유기를 거쳐 다른 기기로 이어진다.

전력망: 발전소에서 콘센트까지

전기를 사용하는 순간은 대개 조용하다. 스위치를 누르면 불이 켜지고, 플러그를 꽂으면 기기가 작동한다. 하지만 그 뒤에는 거대한 전자기학의 연쇄가 있다. 발전소에서 만들어진 전기가 송전선과 변전소를 거쳐 우리 집까지 오는 과정은 전자기학의 종합편에 가깝다.

출발점은 발전기다. 발전기는 운동 에너지를 전기 에너지로 바꾼다. 수력 발전에서는 물이 터빈을 돌리고, 화력 발전에서는 증기가 터빈을 돌리며, 풍력 발전에서는 바람이 날개를 돌린다. 터빈이 회전하면 발전기 안의 코일이나 자석이 함께 회전한다. 그러면 코일을 통과하는 자기 플럭스가 변하고, 패러데이 법칙에 따라 유도 전압이 생긴다.

이렇게 만들어진 전기는 대개 교류다. 교류는 전압과 전류의 방향이 시간에 따라 주기적으로 바뀌는 전기다. 교류가 중요한 이유 중 하나는 변압기로 전압을 쉽게 바꿀 수 있기 때문이다. 변압기는 두 코일과 철심으로 이루어진 장치다. 한쪽 코일에 변하는 전류가 흐르면 철심 안의 자기장이 변하고, 그 변화가 다른 쪽 코일에 유도 전압을 만든다.

전력망에서는 발전소에서 만든 전기를 매우 높은 전압으로 올려 멀리 보낸다. 왜 굳이 높은 전압을 쓸까? 같은 전력을 보낼 때 전압을 높이면 전류를 줄일 수 있다. 송전선에서 열로 잃는 에너지는 전류가 클수록 커진다. 그래서 전류를 줄이면 송전 손실을 줄일 수 있다. 먼 거리를 이동할 때는 높은 전압이 유리하다.

하지만 집에서 수십만 볼트의 전압을 그대로 사용할 수는 없다. 그래서 도시와 동네 곳곳의 변전소와 변압기가 전압을 단계적으로 낮춘다. 결국 우리가 콘센트에서 사용하는 적당한 전압으로 바뀐다. 스위치 하나로 켜지는 전등 뒤에는 발전기의 전자기 유도, 변압기의 자기장 변화, 송전선의 저항과 전력 손실 계산이 모두 들어 있는 셈이다.

모터와 발전기: 같은 법칙을 반대 방향으로 쓰다

모터와 발전기는 서로 닮은 장치다. 모터는 전기 에너지를 운동 에너지로 바꾸고, 발전기는 운동 에너지를 전기 에너지로 바꾼다. 방향은 반대지만, 둘 다 전류와 자기장, 유도 현상을 이용한다.

모터의 기본 원리는 전류가 흐르는 도선이 자기장 속에서 힘을 받는다는 것이다. 코일에 전류를 흘리고 그 코일을 자기장 속에 놓으면, 코일의 양쪽 부분이 서로 반대 방향의 힘을 받아 회전하려는 효과가 생긴다. 이를 돌림힘이라고 한다. 모터는 이 돌림힘이 계속 같은 방향으로 작용하도록 전류의 방향을 적절히 바꾸거나, 전자 회로로 자기장의 방향을 조절한다.

선풍기, 세탁기, 전기차, 드론, 하드디스크, 로봇 관절에는 모두 모터가 들어간다. 크기와 구조는 달라도 기본 생각은 같다. 전류가 자기장 속에서 힘을 받고, 그 힘이 회전을 만든다.

발전기는 이 과정을 거꾸로 사용한다. 외부에서 코일이나 자석을 돌려 자기 플럭스를 변화시키면 유도 전압이 생긴다. 이 전압으로 회로에 전류를 흐르게 할 수 있다. 자전거 발전기를 떠올려 보자. 바퀴가 돌면 작은 발전기가 회전하고, 그 결과 전구에 불이 켜진다. 바퀴를 더 빨리 돌리면 불이 더 밝아지는 것도 플럭스 변화가 더 빠르게 일어나기 때문이다.

변압기까지 함께 놓고 보면 현대 전력 기술의 세 형제가 보인다. 모터는 전류와 자기장으로 운동을 만들고, 발전기는 운동과 자기장으로 전기를 만들며, 변압기는 변하는 자기장으로 전압을 바꾼다. 세 장치 모두 다른 일을 하는 것처럼 보이지만, 실제로는 같은 전자기 법칙을 서로 다른 방식으로 활용한다.

스마트폰 안의 작은 전자기 도시

스마트폰은 현대 전자기학의 축소판이다. 화면을 켜는 순간부터 전자기학은 쉴 새 없이 작동한다. 배터리는 화학 에너지를 전기 에너지로 바꾸어 회로에 전압을 제공한다. 회로 안에서는 전류가 흐르고, 반도체 소자는 그 흐름을 정교하게 조절한다. 스피커와 마이크는 전기 신호와 소리를 서로 바꾼다. 안테나는 전자기파를 보내고 받는다.

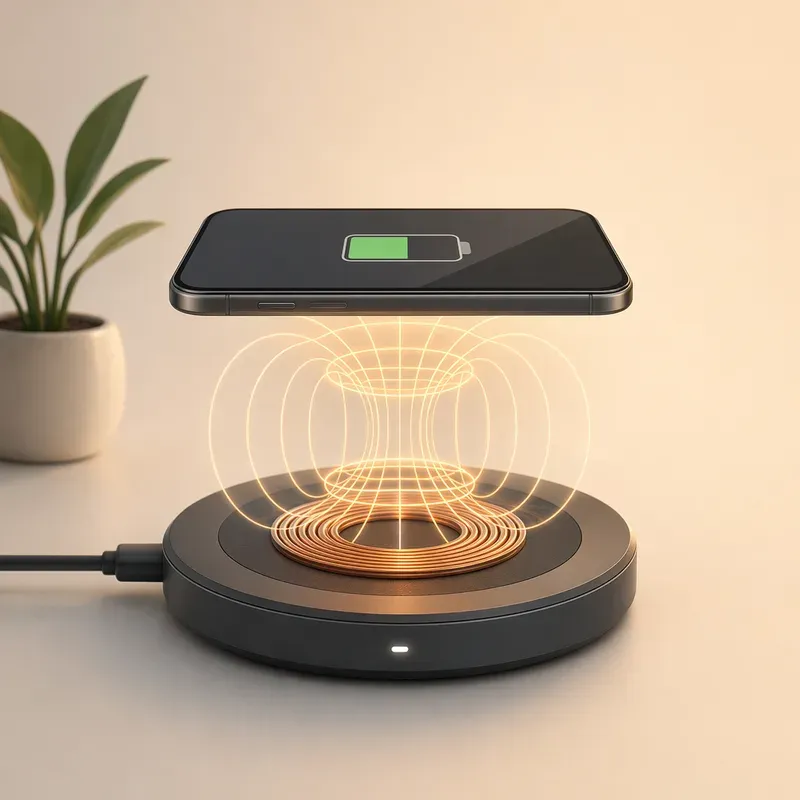

무선 충전도 전자기 유도와 깊은 관련이 있다. 충전 패드 안의 코일에 교류가 흐르면 주변 자기장이 시간에 따라 변한다. 스마트폰 안의 코일은 그 변하는 자기장을 받아 유도 전압을 만든다. 이 전압을 이용해 배터리를 충전한다. 두 코일이 직접 닿지 않아도 에너지가 이동할 수 있는 이유는 공간을 가로지르는 자기장의 변화 때문이다.

터치스크린에도 전기장이 쓰인다. 손가락이 화면 가까이에 오면 화면 표면의 전기적 상태가 아주 조금 변한다. 장치는 이 변화를 감지해 손가락이 어디에 닿았는지 알아낸다. 우리가 화면을 가볍게 문지르는 동안, 기기는 미세한 전기적 변화를 읽고 있는 것이다.

이처럼 스마트폰은 하나의 물건이 아니라 여러 전자기 장치가 촘촘히 모인 작은 도시와 같다. 그 안에서는 전하가 이동하고, 전기장이 형성되며, 자기장이 변하고, 전자기파가 오간다. 우리가 손바닥 위에서 사용하는 편리함은 보이지 않는 장들의 정교한 협동 위에 세워져 있다.

자연 현상 속의 전자기학

전자기학은 인간이 만든 기술 속에만 있는 것이 아니다. 자연 현상 속에서도 전자기학은 강렬하게 드러난다.

번개는 대표적인 예다. 구름 속과 지표면 사이, 또는 구름 내부의 여러 부분 사이에 전하가 분리되면 큰 전위차가 생긴다. 공기는 원래 전류가 잘 흐르지 않는 절연체지만, 전기장이 충분히 강해지면 공기 분자들이 이온화되어 전류가 흐를 수 있는 길이 생긴다. 그 순간 거대한 방전이 일어나며 빛과 열, 소리가 발생한다. 번개는 하늘에 그려지는 거대한 전기 현상이다.

오로라도 전자기학과 관련이 깊다. 태양에서 날아온 전하를 띤 입자들이 지구 자기장에 이끌려 극지방 대기와 충돌하면 빛이 난다. 지구 자기장은 보이지 않는 방패처럼 우주에서 오는 입자들의 움직임을 바꾸고, 그 결과 밤하늘에 초록색과 붉은색 커튼 같은 빛이 펼쳐진다.

나침반이 북쪽을 가리키는 것도 지구가 하나의 거대한 자석처럼 행동하기 때문이다. 지구 내부의 움직이는 물질들이 자기장을 만들고, 나침반 바늘은 그 자기장 방향에 맞춰 회전한다. 전자기학은 실험실 안에만 갇힌 이론이 아니라, 하늘과 땅과 우주를 이해하는 도구이기도 하다.

기술을 관통하는 하나의 흐름

지금까지 살펴본 장치들은 서로 매우 달라 보인다. 스피커는 소리를 내고, 마이크는 목소리를 녹음한다. MRI는 몸속을 보고, 안테나는 신호를 주고받는다. 발전기는 전기를 만들고, 변압기는 전압을 바꾸며, 모터는 물체를 움직인다. 하지만 전자기학의 눈으로 보면 이들은 같은 가족이다.

스피커와 모터는 자기장 속 전류가 힘을 받는다는 사실을 이용한다. 마이크와 발전기, 무선 충전은 자기 플럭스가 변하면 유도 전압이 생긴다는 사실을 이용한다. 안테나와 무선 통신은 변하는 전기장과 자기장이 공간을 따라 전파된다는 사실을 이용한다. 변압기와 전력망은 교류가 만드는 변하는 자기장을 이용해 에너지를 효율적으로 옮긴다.

이렇게 보면 전자기학의 핵심은 몇 가지 문장으로 이어진다. 전하가 있으면 전기장이 생긴다. 움직이는 전하는 자기장과 관계를 맺는다. 변하는 자기장은 전기장을 만들고, 변하는 전기장은 자기장을 만든다. 전기장과 자기장의 변화는 파동이 되어 공간을 지나간다. 현대 기술은 이 문장들을 정교하게 조합해 만든 거대한 작품이다.

보이지 않는 것을 보는 눈

전자기학을 배우기 전에는 스마트폰은 그냥 스마트폰이고, 스피커는 그냥 소리를 내는 상자이며, 콘센트는 그냥 전기가 나오는 구멍처럼 보인다. 하지만 이제는 조금 다르게 볼 수 있다. 스피커 안에는 자기장 속에서 떨리는 코일이 있고, 마이크 안에는 소리 때문에 생기는 유도 전압이 있다. 병원 MRI 안에는 강한 자기장과 라디오파가 있고, 통신 안테나 주변에는 전자기파가 퍼져 나간다. 발전소와 전력망에는 패러데이 법칙과 변압기의 원리가 흐르고 있다.

전자기학을 안다는 것은 보이지 않는 전기장과 자기장을 상상할 수 있다는 뜻이다. 물론 실제 장은 눈에 보이지 않는다. 그러나 우리는 그 장이 전하에 어떤 힘을 주는지, 회로에 어떤 전압을 만드는지, 공간을 따라 어떤 파동으로 퍼지는지 생각할 수 있다. 이 상상력이 바로 물리학의 힘이다.

다음 장에서는 이 힘을 문제 풀이의 언어로 바꾸어 볼 것이다. 전자기학 문제는 공식을 많이 외운 사람이 아니라, 상황 속에서 무엇이 원인이고 무엇이 결과인지 차근차근 읽어 내는 사람이 더 잘 풀 수 있다. 이제 우리는 기술 속에서 살아 움직이는 전자기학을 보았다. 마지막으로, 그 전자기학을 스스로 다루는 생각법을 정리해 보자.
