도체, 절연체, 정전기 평형

전자기학이 물체를 만나는 순간

앞에서 전기장과 전위를 배울 때 우리는 주로 '공간'에 주목했다. 어떤 전하가 있으면 그 주변 공간에 전기장이 생기고, 전기장은 다른 전하에 힘을 작용한다. 또 전위는 전기적 높낮이처럼 생각할 수 있었다.

그런데 실제 세상에는 빈 공간만 있는 것이 아니다. 책상 위의 금속 숟가락, 플라스틱 자, 유리컵, 사람의 손, 스마트폰 케이스처럼 온갖 물질이 있다. 전하가 이런 물질을 만나면 어떻게 될까? 전하는 물질 속을 마음대로 돌아다닐까, 아니면 제자리에 묶여 있을까?

이 질문이 바로 도체와 절연체를 가르는 출발점이다.

전자기학에서 물체의 성질을 이해할 때 가장 먼저 보아야 할 것은 간단하다. 그 물체 안에서 전하가 움직일 수 있는가? 움직일 수 있다면 얼마나 자유롭게 움직이는가? 이 차이 하나가 금속이 전기를 잘 통하고, 고무가 전기를 잘 막으며, 자동차 안이 번개로부터 비교적 안전한 이유까지 설명해 준다.

도체와 절연체의 가장 큰 차이

도체는 전하가 비교적 자유롭게 이동할 수 있는 물질이다. 대표적인 예는 구리, 알루미늄, 철, 은 같은 금속이다. 금속 안에는 원자핵 주변에 비교적 느슨하게 묶인 전자들이 있다. 이 전자들은 특정 원자 하나에 단단히 붙잡혀 있기보다 금속 전체에 걸쳐 움직일 수 있다. 이런 전자를 자유 전자라고 부른다.

물론 금속 안의 모든 것이 자유롭게 움직이는 것은 아니다. 양전하를 띤 원자핵들은 금속의 틀을 이루며 거의 제자리에 있다. 실제로 움직이기 쉬운 것은 음전하를 가진 전자들이다. 그래서 금속 도체에서 전하의 이동을 말할 때는 대개 자유 전자의 이동을 떠올리면 된다.

반대로 절연체는 전하가 쉽게 이동하지 못하는 물질이다. 유리, 고무, 플라스틱, 마른 나무, 공기 등이 대표적이다. 절연체 안의 전자들은 자기 원자나 분자에 비교적 단단히 묶여 있다. 외부에서 전기장이 걸려도 전자들이 물질 전체를 가로질러 멀리 이동하기 어렵다.

도체와 절연체의 차이를 아주 짧게 말하면 다음과 같다.

이 차이는 일상에서도 쉽게 볼 수 있다. 전선의 안쪽은 구리 같은 금속으로 되어 있어 전류가 잘 흐른다. 하지만 전선의 바깥쪽은 고무나 플라스틱으로 감싸져 있다. 안쪽은 전하가 이동해야 하므로 도체가 필요하고, 바깥쪽은 전하가 밖으로 새거나 사람이 감전되지 않도록 절연체가 필요하다.

정전기 평형이란 무엇인가

이제 도체에 남는 전하를 올려놓는 상황을 생각해 보자. 예를 들어 금속 구에 전자를 조금 더 넣었다고 하자. 처음에는 전자들이 여기저기 몰려 있을 수 있다. 하지만 금속 안의 전자들은 움직일 수 있으므로 가만히 있지 않는다. 서로 밀어내고, 전기장의 영향을 받고, 더 안정적인 배치를 찾아 이동한다.

충분한 시간이 지나 전하의 전체적인 이동이 멈춘 상태를 정전기 평형이라고 한다. 여기서 '정전기'는 전하가 전체적으로 정지해 있는 전기 현상을 뜻한다. 전자 하나하나가 미세하게 완전히 멈췄다는 뜻은 아니다. 열운동처럼 미세한 움직임은 있을 수 있지만, 거시적으로 보았을 때 전하가 한쪽으로 계속 흘러가는 일이 없는 상태를 말한다.

정전기 평형은 도체를 이해하는 데 매우 중요하다. 도체는 전하가 움직일 수 있는 물질이므로, 만약 도체 내부에 전기장이 남아 있다면 자유 전자는 그 전기장 때문에 힘을 받는다. 전하가 전기장에서 받는 힘은 다음처럼 표현한다.

[ F = qE ]

여기서 (F)는 힘, (q)는 전하량, (E)는 전기장이다. 전자가 전하를 가지고 있고 도체 내부에 전기장이 있다면, 전자는 힘을 받아 움직인다. 그런데 정전기 평형에서는 전하가 더 이상 한 방향으로 계속 이동하지 않아야 한다. 따라서 평형 상태의 도체 내부에는 전기장이 남아 있을 수 없다.

결론은 매우 중요하다.

[ text{정전기 평형 상태의 도체 내부 전기장은 }0text{이다.} ]

이 문장은 전자기학에서 자주 등장한다. 단순한 암기 문장처럼 보이지만, 사실 이유는 명확하다. 도체 내부에 전기장이 있으면 자유 전자가 움직인다. 자유 전자가 움직이면 아직 평형이 아니다. 그러므로 평형이 되려면 도체 내부 전기장이 0이 되어야 한다.

도체 내부 전기장이 0이라는 말의 의미

도체 내부 전기장이 0이라는 말은 도체 속에서 전기적 밀고 당김이 사라졌다는 뜻이다. 조금 더 정확히 말하면, 도체 내부의 한 점에 작은 시험 전하를 놓았을 때 그 전하가 전기력 때문에 어느 방향으로 밀려가지 않는다는 뜻이다.

이것은 전위와도 연결된다. 앞에서 전위는 전기적 높낮이라고 했다. 전기장은 전위가 높은 곳에서 낮은 곳으로 전하를 움직이게 하는 경향과 관계가 있다. 만약 도체 내부에 전위 차이가 있다면 어떨까? 전하들은 그 차이를 따라 움직일 것이다. 높은 곳과 낮은 곳이 있으면 공이 굴러가듯, 전하도 전기적 높낮이에 반응한다.

하지만 정전기 평형 상태에서는 더 이상 전하가 계속 이동하지 않는다. 그러려면 도체 내부에 전위 차이가 없어야 한다. 따라서 정전기 평형 상태의 도체는 내부 전체가 같은 전위가 된다. 이런 면을 등전위라고 한다.

도체 내부가 등전위라는 말은 다음과 같이 이해할 수 있다. 금속 냄비 전체가 하나의 전기적 평평한 바닥이 되었다고 상상해 보자. 어느 지점이 더 높거나 낮다면 전하가 움직이겠지만, 모든 지점이 같은 높이라면 굳이 움직일 이유가 없다. 정전기 평형 상태의 도체가 바로 그런 모습이다.

남는 전하는 왜 표면으로 갈까

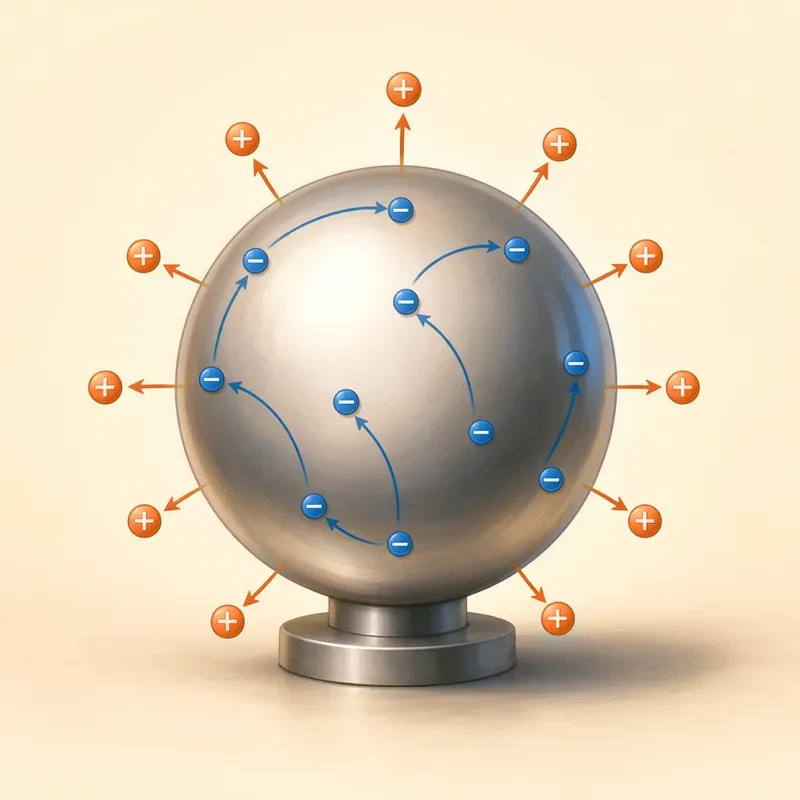

도체에 전하를 더하면 그 전하는 어디에 있을까? 얼핏 생각하면 금속 내부 곳곳에 골고루 퍼질 것 같다. 하지만 정전기 평형 상태의 도체에서 남는 전하는 내부가 아니라 표면에 분포한다.

이유를 직관적으로 생각해 보자. 금속 안에 남는 전하가 내부에 머물러 있다고 하자. 같은 종류의 전하들은 서로 밀어낸다. 전자들이 많이 모여 있으면 서로를 밀어내며 가능한 한 멀리 떨어지려 한다. 도체 안에서는 전자가 움직일 수 있으므로, 전하들은 서로 멀어질 수 있는 가장 바깥쪽으로 이동한다. 그 결과 남는 전하는 표면에 자리 잡는다.

조금 더 전자기학적으로 말할 수도 있다. 정전기 평형 상태의 도체 내부 전기장은 0이다. 도체 내부에 가상의 닫힌 면을 그리면, 그 면을 통과하는 전기 플럭스도 0이다. 가우스 법칙에 따르면 닫힌 면을 통과하는 전기 플럭스는 그 안에 들어 있는 알짜 전하와 연결된다. 플럭스가 0이면 그 안에 알짜 전하가 없어야 한다. 따라서 도체 내부에는 남는 알짜 전하가 있을 수 없고, 남는 전하는 표면에 있어야 한다.

이 말은 금속 공을 대전시켰을 때 전하가 금속 공의 속살에 숨어 있는 것이 아니라 바깥 표면에 분포한다는 뜻이다. 도체 내부는 전기장이 0인 조용한 영역이 되고, 전기적 사건은 주로 표면에서 벌어진다.

도체 표면에서는 전기장이 어떻게 생길까

정전기 평형 상태의 도체 표면도 특별한 성질을 가진다. 도체 표면을 따라 전기장이 옆으로 나란히 존재한다면 어떻게 될까? 표면에 있는 자유 전하들이 그 방향으로 미끄러지듯 움직일 것이다. 그러면 아직 평형이 아니다.

따라서 정전기 평형 상태에서 도체 표면을 따라 나란한 전기장 성분은 없어야 한다. 전기장이 표면 근처에 존재한다면, 그것은 표면에 수직인 방향이어야 한다. 쉽게 말해 전기장선은 도체 표면을 비스듬히 스치고 지나갈 수 없다. 평형 상태에서는 도체 표면에 직각으로 나가거나 들어와야 한다.

이 성질도 등전위와 관련된다. 도체 표면이 같은 전위가 아니라면 표면을 따라 전위 차이가 생기고, 전하들이 그 차이를 따라 이동할 것이다. 하지만 평형에서는 그런 이동이 멈춰야 하므로 도체 표면 전체는 등전위면이 된다.

정리하면, 정전기 평형 상태의 도체에는 세 가지 중요한 성질이 있다.

• 도체 내부의 전기장은 0이다.

• 도체 전체와 표면은 같은 전위를 이룬다.

• 남는 전하는 도체 내부가 아니라 표면에 분포한다.

이 세 문장은 서로 따로 떨어진 규칙이 아니다. 모두 자유 전자가 움직일 수 있다는 도체의 성질에서 자연스럽게 따라 나온 결과다.

뾰족한 곳에 전하가 더 많이 모이는 이유

금속 물체의 모양이 완벽한 구라면 전하는 대칭적으로 퍼진다. 구의 모든 표면이 똑같이 생겼기 때문이다. 하지만 현실의 물체는 꼭 구처럼 매끈하지 않다. 바늘처럼 뾰족한 부분이 있을 수도 있고, 모서리처럼 날카로운 부분이 있을 수도 있다.

이때 전하는 뾰족한 곳에 더 많이 모이는 경향이 있다. 왜 그럴까?

도체는 전체가 같은 전위를 이루어야 한다. 그런데 표면의 모양이 고르지 않으면 같은 전위를 유지하기 위해 표면 전하의 분포가 달라진다. 특히 곡률이 큰 곳, 즉 작고 날카롭게 휘어진 곳에서는 전하가 더 빽빽하게 모인다. 전하가 단위 면적당 얼마나 많이 모여 있는지를 표면 전하 밀도라고 하는데, 뾰족한 부분에서는 이 표면 전하 밀도가 커진다.

뾰족한 곳에 전하가 많이 모이면 그 주변 전기장도 강해진다. 그래서 날카로운 금속 끝에서는 공기 중의 전하가 영향을 받아 움직이기 쉽다. 전기장이 충분히 강하면 공기가 부분적으로 이온화될 수 있다. 이온화란 원자나 분자가 전자를 잃거나 얻어 전하를 띠게 되는 현상이다. 번개가 치기 전 높은 건물의 뾰족한 부분이나 피뢰침 주변에서 전기적 현상이 강하게 나타나는 이유도 이와 연결된다.

피뢰침은 이 성질을 이용한다. 피뢰침은 높은 곳에 설치된 뾰족한 금속 막대다. 번개가 칠 때 전류가 건물 내부를 통과하지 않고 피뢰침과 접지선을 따라 땅으로 흐르도록 길을 마련해 준다. 뾰족한 금속 끝에서 전기장이 강해진다는 사실은 위험한 전기 현상을 안전한 경로로 유도하는 데 활용된다.

그러니 뾰족한 곳이 전하를 좋아해서 끌어당긴다고 생각하면 조금 부정확하다. 더 정확히는 도체가 정전기 평형을 이루는 과정에서, 표면의 모양 때문에 전하가 뾰족한 부분에 더 조밀하게 분포하게 된다고 이해하면 된다.

절연체에서는 전하가 어떻게 행동할까

도체에서는 전하가 자유롭게 움직일 수 있기 때문에 정전기 평형 상태가 빠르게 만들어진다. 그러나 절연체에서는 상황이 다르다. 전하가 쉽게 움직이지 못하므로, 한곳에 생긴 전하가 물체 전체로 금방 퍼지지 않는다.

플라스틱 자를 머리카락에 문지른 뒤 작은 종잇조각에 가까이 가져가면 종이가 끌려온다. 이때 플라스틱 자에 생긴 전하는 금속처럼 표면 전체에 자유롭게 퍼지기보다 문지른 부근에 비교적 오래 남아 있을 수 있다. 그래서 절연체는 정전기를 저장하거나 유지하는 데 유리한 경우가 많다.

하지만 절연체 안의 전하가 완전히 아무 반응도 하지 않는 것은 아니다. 외부 전기장이 걸리면 원자나 분자 안에서 양전하와 음전하의 위치가 아주 조금 어긋날 수 있다. 전자가 원자에서 멀리 떠나 물질 전체를 돌아다니지는 못하더라도, 원자 내부에서 약간 치우칠 수는 있다. 이런 현상을 분극이라고 한다.

분극은 다음 장에서 축전기와 유전체를 배울 때 더 중요해진다. 여기서는 우선 이렇게 기억하면 충분하다. 도체는 전하가 멀리 이동할 수 있고, 절연체는 전하가 멀리 이동하기 어렵지만 내부적으로는 조금씩 치우쳐 반응할 수 있다.

정전기 차폐: 전기장을 막는 금속의 능력

도체의 가장 놀라운 성질 중 하나는 정전기 차폐다. 차폐란 가려서 막는다는 뜻이다. 정전기 차폐는 도체가 외부 전기장의 영향을 내부에서 사라지게 만드는 현상이다.

금속 상자를 외부 전기장 속에 놓았다고 생각해 보자. 처음에는 외부 전기장이 금속 내부의 자유 전자에 힘을 작용한다. 전자들은 전기장의 영향으로 이동하고, 금속 표면에는 한쪽에는 음전하가, 다른 한쪽에는 상대적으로 양전하가 나타난다. 이렇게 재배치된 표면 전하들은 자기들만의 전기장을 만든다.

흥미로운 점은 이 새로 생긴 전기장이 금속 내부에서 외부 전기장을 정확히 상쇄하는 방향으로 만들어진다는 것이다. 전하의 이동은 내부 전기장이 0이 될 때까지 계속된다. 결국 정전기 평형에 도달하면 금속 내부의 전기장은 0이 된다.

이 원리를 이용한 대표적인 구조가 패러데이 케이지다. 패러데이 케이지는 도체로 둘러싸인 공간이다. 완전히 막힌 금속 상자일 수도 있고, 금속 그물처럼 구멍이 있는 구조일 수도 있다. 중요한 것은 외부 전기장이 들어오려 할 때 도체의 자유 전하가 재배치되어 내부 전기장을 크게 줄인다는 점이다.

일상에서도 비슷한 예를 찾을 수 있다. 자동차가 번개를 맞았을 때 안에 있는 사람이 비교적 안전한 이유는 자동차의 금속 차체가 전류를 바깥쪽으로 흐르게 하고 내부 공간을 보호하기 때문이다. 엘리베이터 안이나 금속으로 둘러싸인 건물 내부에서 휴대전화 신호가 약해지는 경우도 전자기파 차폐와 관련이 있다. 전자레인지 문에 있는 금속 그물 역시 내부의 전자기파가 밖으로 새어 나오는 것을 줄이는 역할을 한다.

다만 여기서 조심할 점이 있다. 정전기 차폐를 설명할 때 가장 기본이 되는 것은 정지한 전하와 정적인 전기장이다. 시간에 따라 빠르게 변하는 전기장이나 전자기파의 경우에는 물질의 종류, 두께, 구멍의 크기, 주파수 등에 따라 차폐 정도가 달라진다. 그래도 출발점은 같다. 도체 안의 자유 전하가 외부의 전기적 영향을 줄이는 방향으로 움직인다는 것이다.

금속 속 빈 공간은 안전할까

금속 껍질로 둘러싸인 빈 공간을 생각해 보자. 예를 들어 속이 빈 금속 구가 있고, 그 내부의 빈 공간에는 아무 전하도 없다고 하자. 금속 자체가 정전기 평형 상태라면 금속 부분의 전기장은 0이다. 그리고 빈 공간 안에도 전기장이 생길 이유가 없다. 외부 전하가 있더라도 금속 표면의 전하가 적절히 재배치되어 내부 빈 공간을 보호한다.

이것이 패러데이 케이지의 핵심이다. 중요한 장비를 금속 상자 안에 넣어 외부 전기적 잡음으로부터 보호하거나, 고전압 실험에서 사람이 금속 구조 안에 들어가 안전하게 시연을 하는 것도 같은 원리를 바탕으로 한다.

물론 빈 공간 안에 전하를 따로 넣으면 이야기가 조금 달라진다. 내부 전하 때문에 금속의 안쪽 표면에 유도 전하가 생기고, 바깥쪽 표면에도 전하 분포가 조정된다. 그러나 금속 자체의 내부 전기장은 여전히 0이 되어야 한다. 도체는 어떤 상황에서도 정전기 평형에 이르면 내부 전기장을 없애는 방향으로 전하를 재배치한다.

전하의 위치를 묻는 문제를 푸는 생각법

도체와 절연체 문제는 공식을 많이 외운다고 잘 풀리는 영역이 아니다. 오히려 전하가 움직일 수 있는지, 평형 상태인지, 표면의 모양이 어떤지를 차례로 생각하면 훨씬 쉽게 풀린다.

먼저 물질이 도체인지 절연체인지 확인한다. 도체라면 자유 전하가 움직일 수 있으므로 정전기 평형에서 내부 전기장이 0이 되어야 한다. 그러면 남는 전하는 대개 표면으로 이동한다. 표면이 매끈한 구인지, 뾰족한 부분이 있는지에 따라 전하가 얼마나 고르게 분포하는지도 달라진다.

절연체라면 전하가 자유롭게 이동하지 못한다는 점을 떠올려야 한다. 문지른 곳에 전하가 남아 있을 수 있고, 외부 전기장에 의해 내부 전하 분포가 조금 치우칠 수 있다. 금속처럼 전체 표면으로 곧장 퍼진다고 생각하면 안 된다.

도체 문제를 볼 때는 특히 다음 질문들이 도움이 된다.

• 지금 물체는 도체인가, 절연체인가?

• 정전기 평형 상태라고 했는가?

• 남는 전하는 내부에 있는가, 표면에 있는가?

• 표면에 뾰족한 부분이나 빈 공간이 있는가?

• 외부 전기장을 막는 차폐 상황인가?

이 질문들은 복잡한 그림을 단순하게 만든다. 전하가 어디로 갈지, 전기장이 어디에서 0이 될지, 전위가 어디에서 같아질지를 하나씩 판단할 수 있기 때문이다.

도체를 이해하면 전자기학이 현실로 내려온다

도체와 절연체는 단순히 전기가 통하느냐 통하지 않느냐의 문제가 아니다. 그 안에는 전하의 이동 가능성, 전기장의 소멸, 전위의 평형, 표면 전하의 분포, 뾰족한 곳의 강한 전기장, 그리고 정전기 차폐라는 중요한 생각들이 모두 들어 있다.

정전기 평형 상태의 도체를 한 문장으로 표현하면 이렇다. 전하가 움직일 수 있는 물질은 전하가 더 이상 움직일 필요가 없는 상태가 될 때까지 스스로 전하를 재배치한다. 그 결과 내부 전기장은 0이 되고, 도체 전체는 같은 전위를 이루며, 남는 전하는 표면에 자리 잡는다.

이제 전자기학은 점전하와 빈 공간을 넘어 실제 물체의 세계로 들어왔다. 금속 표면에 전하가 모이고, 플라스틱에는 정전기가 남고, 자동차의 금속 차체가 내부를 보호한다. 추상적으로 보이던 전기장과 전위가 손에 잡히는 물체의 성질로 바뀌기 시작한 것이다.

이 흐름은 곧 축전기로 이어진다. 두 도체 사이에 전하를 마주 보게 저장하면 어떤 일이 벌어질까? 그 사이에 절연체를 넣으면 전기장은 어떻게 바뀔까? 도체와 절연체의 차이를 이해했다면, 축전기와 유전체는 더 이상 낯선 장치가 아니라 전하를 다루는 매우 영리한 방법으로 보이기 시작한다.
